Zasobnik ciepłej wody pracuje pod ciśnieniem, więc nawet dobrze dobrany bojler potrzebuje osłony przed nadmiarem ciśnienia i cofaniem się wody do instalacji. Właśnie temu służy grupa bezpieczeństwa cwu: zestaw elementów, który chroni zbiornik przed uszkodzeniem, a dom przed niepotrzebnym zalaniem. Poniżej wyjaśniam, z czego się składa, jak działa, kiedy kapie z niej woda i jak dobrać ją do konkretnej instalacji.
Najważniejsze rzeczy, które warto wiedzieć przed zakupem i montażem
- Standardem w domowych zasobnikach jest zwykle zawór bezpieczeństwa 6 bar, ale zawsze decyduje instrukcja producenta.
- Układ chroni przed wzrostem ciśnienia podczas podgrzewania wody i przed cofnięciem się wody do sieci.
- Sama grupa nie zastępuje dobrze dobranego naczynia przeponowego, jeśli instalacja jest zamknięta.
- Jeśli z zaworu kapie wyłącznie podczas grzania, nie musi to oznaczać awarii.
- Do montażu potrzebny jest swobodny odpływ wody i brak jakichkolwiek zaworów odcinających między zbiornikiem a zabezpieczeniem.
- Na rynku kompletne zestawy kosztują zwykle od około 250 do 406 zł brutto, zależnie od wersji i pojemności naczynia.

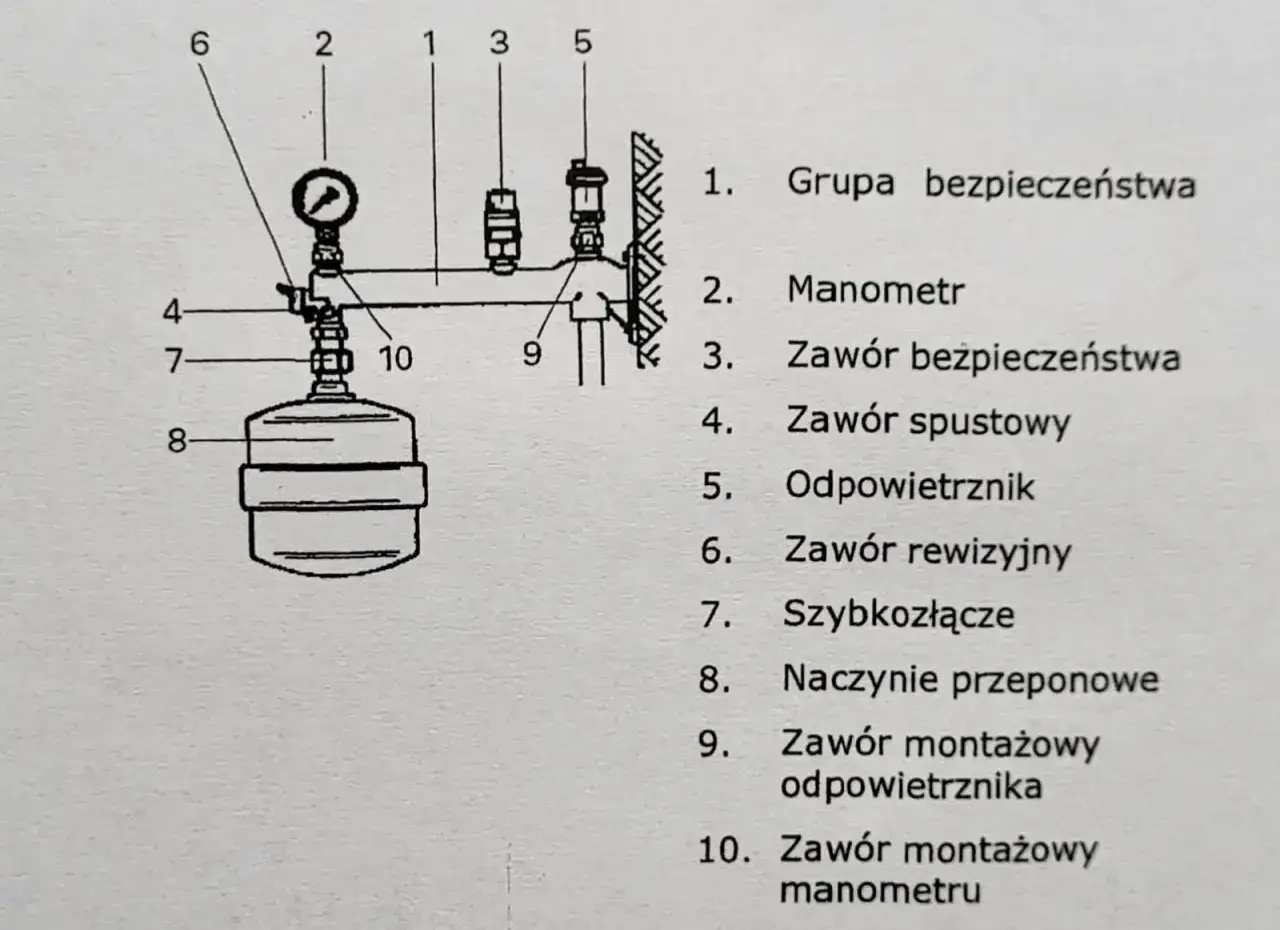

Z czego składa się zestaw zabezpieczający zasobnik
Jeśli patrzę na taki układ praktycznie, nie zaczynam od nazwy, tylko od funkcji. W środku nie ma nic przypadkowego: każdy element ma zapobiegać konkretnemu problemowi, a razem tworzą prostą, ale bardzo ważną ochronę dla zasobnika. W prostszych wersjach zestaw bywa minimalistyczny, w rozbudowanych dochodzą elementy ułatwiające kontrolę i serwis.
| Element | Do czego służy | Na co zwrócić uwagę |
|---|---|---|
| zawór bezpieczeństwa | Upuszcza nadmiar wody, gdy ciśnienie rośnie ponad bezpieczny poziom | Najczęściej spotkasz wersję 6 bar; sprawdź też średnicę przyłącza i kierunek montażu |
| zawór zwrotny | Nie pozwala wodzie cofać się z zasobnika do instalacji | To ważne zwłaszcza w układach zamkniętych i przy stabilnym utrzymaniu parametrów |
| manometr | Pozwala odczytać ciśnienie w instalacji | Nie chroni sam w sobie, ale szybko pokazuje, czy układ pracuje w normie |
| króciec lub szybkozłącze do naczynia przeponowego | Łączy zestaw z naczyniem, które przejmuje wzrost objętości wody | Przy większych zasobnikach to element, którego nie warto pomijać |
| lejek lub rura spustowa | Odprowadza wodę z zaworu do kanalizacji lub do przygotowanego odpływu | Wylot powinien być skierowany w dół i drożny |
| odpowietrznik automatyczny | Usuwa powietrze z układu, jeśli producent przewidział taki wariant | Nie każdy zestaw CWU go potrzebuje, więc nie traktuję go jako element obowiązkowy |
Najprościej mówiąc, ten zestaw ma trzy zadania: zabezpieczyć zbiornik, utrzymać właściwy kierunek przepływu i dać nadmiarowi ciśnienia bezpieczną drogę ucieczki. Gdy już wiadomo, co wchodzi w skład układu, łatwiej zrozumieć, dlaczego podczas grzania wody czasem pojawia się kapanie, a czasem problem jest poważniejszy.
Jak działa ochrona podczas podgrzewania wody
Podczas nagrzewania woda zwiększa objętość. W otwartej instalacji ten wzrost zwykle rozprasza się naturalnie, ale w układzie zamkniętym ciśnienie rośnie i bez zabezpieczenia mogłoby dojść do uszkodzenia zasobnika albo osprzętu. W praktyce działa to bardzo prosto: zawór zwrotny blokuje cofanie wody, a zawór bezpieczeństwa otwiera się wtedy, gdy ciśnienie przekroczy nastawę, najczęściej 6 bar.
Ja patrzę na to w trzech typowych sytuacjach:
- podczas nagrzewania zbiornika ciśnienie rośnie i zawór może puścić kilka kropel,
- po zamknięciu poboru wody układ dalej pracuje, więc naczynie przeponowe przejmuje rozszerzalność cieplną,
- przy zbyt wysokim ciśnieniu sieciowym zabezpieczenie reaguje częściej niż powinno, co zwykle oznacza problem z doborem lub z regulacją instalacji.
Ważny szczegół: między zasobnikiem a zaworem bezpieczeństwa nie powinno być żadnego zaworu odcinającego. Gdyby ktoś zamknął taki element, zabezpieczenie przestaje mieć sens dokładnie wtedy, gdy jest najbardziej potrzebne. Z tego miejsca naturalnie przechodzimy do doboru, bo sama obecność zestawu nie wystarcza, jeśli jest źle dopasowany do pojemności zbiornika i ciśnienia wody.
Jak dobrać właściwy wariant do swojej instalacji
Dobór zaczynam od dwóch liczb: pojemności zasobnika i ciśnienia w instalacji wodociągowej. Jeśli tego nie sprawdzisz, bardzo łatwo kupić zestaw, który technicznie pasuje na gwint, ale w praktyce będzie zbyt słaby albo po prostu niepotrzebnie rozbudowany. W domu jednorodzinnym najczęściej sprawdza się układ 6 bar, ale przy innych parametrach trzeba patrzeć na zalecenia producenta zbiornika.
| Sytuacja | Co zwykle wybieram | Dlaczego |
|---|---|---|
| standardowy zasobnik w domu jednorodzinnym | zawór 6 bar i naczynie przeponowe dobrane do pojemności zbiornika | To najczęstszy i najbezpieczniejszy układ dla CWU |
| ciśnienie w sieci powyżej 6 bar | reduktor ciśnienia przed zasobnikiem | Bez redukcji zawór będzie pracował zbyt często, a instalacja szybciej się zużyje |
| zasobnik większy niż 100-120 litrów | większe naczynie przeponowe, zwykle rzędu 12-18 litrów lub więcej | Przy większej ilości wody rozszerzalność cieplna robi się naprawdę odczuwalna |
| instalacja z cyrkulacją CWU | sprawdzenie wszystkich punktów odcięcia i kierunku przepływu | Cyrkulacja nie zastępuje zabezpieczenia i nie powinna z nim kolidować |
| układ z nietypowym zasobnikiem albo pompą ciepła | dobór wyłącznie według instrukcji producenta | Tutaj szczegóły konstrukcyjne mają większe znaczenie niż uniwersalne zasady |
Praktyczna zasada, którą stosuję najczęściej, jest prosta: dla zasobników domowych naczynie przeponowe często przyjmuje się na poziomie około 8-12% pojemności bojlera, ale to nadal punkt wyjścia, nie ślepa reguła. Przy zbiorniku 100 litrów daje to mniej więcej 8-12 litrów, a przy 200 litrach zwykle trzeba już myśleć o 18-24 litrach, zależnie od ciśnienia i temperatury pracy. Skoro dobór ma znaczenie, warto też wiedzieć, jak układ zamontować, żeby nie zepsuć jego działania już na starcie.
Jak zamontować układ bez typowych błędów
Montaż nie jest skomplikowany, ale właśnie dlatego najczęściej popełnia się tu drobne błędy, które potem zamieniają się w przecieki, hałas albo niepotrzebne kapanie z zaworu. Jeśli robię to porządnie, trzymam się kilku zasad i nie kombinuję z układem pod estetykę kosztem serwisu. W ładnie zaprojektowanej kotłowni, pralni albo wnęce technicznej też da się to zrobić schludnie, tylko trzeba zostawić miejsce na dostęp i odpływ.
- Montuję zabezpieczenie na doprowadzeniu zimnej wody, jak najbliżej zasobnika.
- Sprawdzam, czy kierunek przepływu i położenie korpusu zgadzają się z oznaczeniami producenta.
- Podłączam odpływ z zaworu tak, aby woda mogła swobodnie spływać do kanalizacji lub do przygotowanego leja.
- Nie wstawiam żadnego zaworu odcinającego ani zwrotnego między zasobnikiem a zaworem bezpieczeństwa.
- Jeśli przewidziane jest naczynie przeponowe, montuję je zgodnie z instrukcją i kontroluję ciśnienie wstępne.
Najczęstsze błędy, które widuję, są bardzo przyziemne: założenie zaworu „na szybko” bez odpływu, zbyt mocne skręcenie połączeń, zagięta rurka spustowa albo próba ukrycia całego układu tak, że później nie da się go skontrolować. Z punktu widzenia bezpieczeństwa to gorsze niż estetyczny kompromis. Gdy montaż jest wykonany poprawnie, łatwiej odróżnić normalne działanie od sygnału awarii, o czym warto powiedzieć wprost.
Kiedy kapanie jest normalne, a kiedy trzeba reagować
Wielu użytkowników niepokoi się dopiero wtedy, gdy z zaworu pojawia się woda. I słusznie, ale trzeba rozróżnić dwa przypadki. Kilka kropel podczas nagrzewania zasobnika może być zjawiskiem normalnym, bo woda zwiększa objętość i układ musi gdzieś odprowadzić nadmiar ciśnienia. Co innego stały, wyraźny wyciek niezależny od pracy bojlera.
Na awarię albo zły dobór najczęściej wskazuje:
- ciągłe kapanie mimo braku grzania,
- bardzo częste otwieranie zaworu,
- głośna praca instalacji przy poborze wody,
- ślady kamienia albo osad na gnieździe zaworu,
- brak naczynia przeponowego lub naczynie zbyt małe jak na pojemność zasobnika.
Jeśli zawór puszcza wodę niemal cały czas, najpierw sprawdzam ciśnienie w sieci, potem stan naczynia przeponowego, a dopiero na końcu sam zawór. Często winny nie jest jeden element, tylko cały układ, który został dobrany „na styk”. To prowadzi wprost do kosztów, bo dobrze dobrane części nie muszą być drogie, ale oszczędzanie na przypadkowych zamiennikach zwykle szybko się mści.
Ile kosztuje i gdzie nie warto ciąć budżetu
Na rynku widać dziś całkiem szeroki rozstrzał cen, ale nie jest on przypadkowy. Sama grupa z zaworem 6 bar i podstawowymi elementami kosztuje zwykle około 267-386 zł brutto, natomiast komplet z naczyniem przeponowym mieści się najczęściej w przedziale mniej więcej 250-406 zł brutto, zależnie od pojemności i marki. Dla mniejszych zasobników dostępne są tańsze zestawy 8-litrowe, a przy większych zbiornikach cena rośnie wraz z pojemnością naczynia i jakością armatury.
Najbardziej nie oszczędzam na trzech rzeczach: zaworze bezpieczeństwa, jakości połączeń i poprawnym doborze naczynia. Tańszy zestaw nie jest automatycznie zły, ale jeśli producent nie podaje jasno parametrów pracy, a elementy wyglądają na przypadkowe, ja od razu podchodzę do tego ostrożniej. W instalacji CWU różnica kilkudziesięciu złotych bywa mniejsza niż koszt jednego niepotrzebnego zalania albo wymiany zużytego zaworu po sezonie.
Jeśli chcesz podejść do tematu rozsądnie, myśl o tym układzie nie jak o dodatku, tylko jak o obowiązkowym zabezpieczeniu zasobnika. Dobrze dobrana armatura, swobodny odpływ, brak odcięć po drodze i sensownie dopasowane naczynie przeponowe robią większą różnicę niż markowe logo na obudowie. To właśnie te detale decydują, czy instalacja pracuje cicho i stabilnie, czy co kilka tygodni przypomina o sobie kropelkami pod bojlerem.
Co sprawdzam przed zakupem, żeby nie wracać do tematu po sezonie
- pojemność zasobnika i zalecenia producenta dotyczące ciśnienia zaworu,
- czy instalacja ma naczynie przeponowe i czy jego pojemność jest wystarczająca,
- czy zestaw ma odpływ skierowany w dół i wygodny dostęp serwisowy,
- czy w komplecie nie brakuje elementów potrzebnych do poprawnego podłączenia,
- czy w kotłowni lub łazience da się poprowadzić estetyczny, ale drożny odpływ do kanalizacji.
Jeśli te punkty są dopilnowane na starcie, instalacja CWU zwykle działa przewidywalnie przez długi czas, a bezpieczeństwo zasobnika nie zależy od przypadku ani od prowizorycznych przeróbek.
