Źle ustawione szczęki, zbyt mocny nacisk albo odczyt wykonany pod kątem potrafią zmienić dobry pomiar w przypadkową liczbę. W tym poradniku pokazuję, jak mierzyć suwmiarką wymiary zewnętrzne, wewnętrzne i głębokość, jak odczytać noniusz oraz kiedy lepiej sięgnąć po wersję elektroniczną. To przydatna wiedza nie tylko w warsztacie, lecz także przy dopasowywaniu uchwytów, zawiasów, rur czy elementów wyposażenia wnętrza.
Dobry pomiar zaczyna się od właściwego ustawienia narzędzia
- Oczyść element i szczęki, zanim zaczniesz mierzyć.
- Nie ściskaj przedmiotu na siłę, bo możesz odkształcić materiał i zaniżyć wynik.
- Szczęki zewnętrzne służą do pomiaru grubości i średnicy, a wewnętrzne do otworów.
- Głębokościomierz pozwala sprawdzić głębokość otworów, wnęk i stopni.
- W suwmiarce noniuszowej wynik to odczyt ze skali głównej plus wskazanie noniusza.
Od czego zacząć, żeby pomiar miał sens
Suwmiarka jest przyrządem do szybkiego sprawdzania wymiarów zewnętrznych, wewnętrznych, głębokości i różnic poziomów. Jej dokładność może wynosić na przykład 0,1 mm, 0,05 mm, 0,02 mm albo 0,01 mm, ale sama podziałka nie gwarantuje takiej precyzji w każdych warunkach.
Przed pomiarem wycieram zarówno mierzony element, jak i powierzchnie szczęk. Nawet cienka warstwa kurzu, opiłków lub resztek kleju może dać wynik zawyżony o kilka setnych albo dziesiątych milimetra. Sprawdzam też, czy po zsunięciu szczęk zero pokrywa się z zerem skali. Jeśli nie, mam do czynienia z błędem zerowym, który trzeba uwzględnić albo skorygować w przypadku suwmiarki elektronicznej.
Przedmiot powinien być stabilny, a suwmiarka ustawiona możliwie prostopadle do mierzonej powierzchni. Nie przekręcam jej pod kątem i nie zaciskam z dużą siłą. W praktyce właśnie nacisk jest jednym z najczęściej lekceważonych problemów, szczególnie przy elementach z tworzywa, drewna, gumy lub cienkiej blachy.
Co sprawdzić przed przyłożeniem narzędzia
- zakres pomiarowy suwmiarki, zwykle do 150 mm w modelach warsztatowych,
- jednostkę odczytu, czyli milimetry lub cale,
- stan prowadnicy i płynność przesuwania suwaka,
- czy mierzone powierzchnie są czyste, suche i pozbawione zadziorów,
- czy narzędzie nie ma luzu większego niż przewiduje jego konstrukcja.

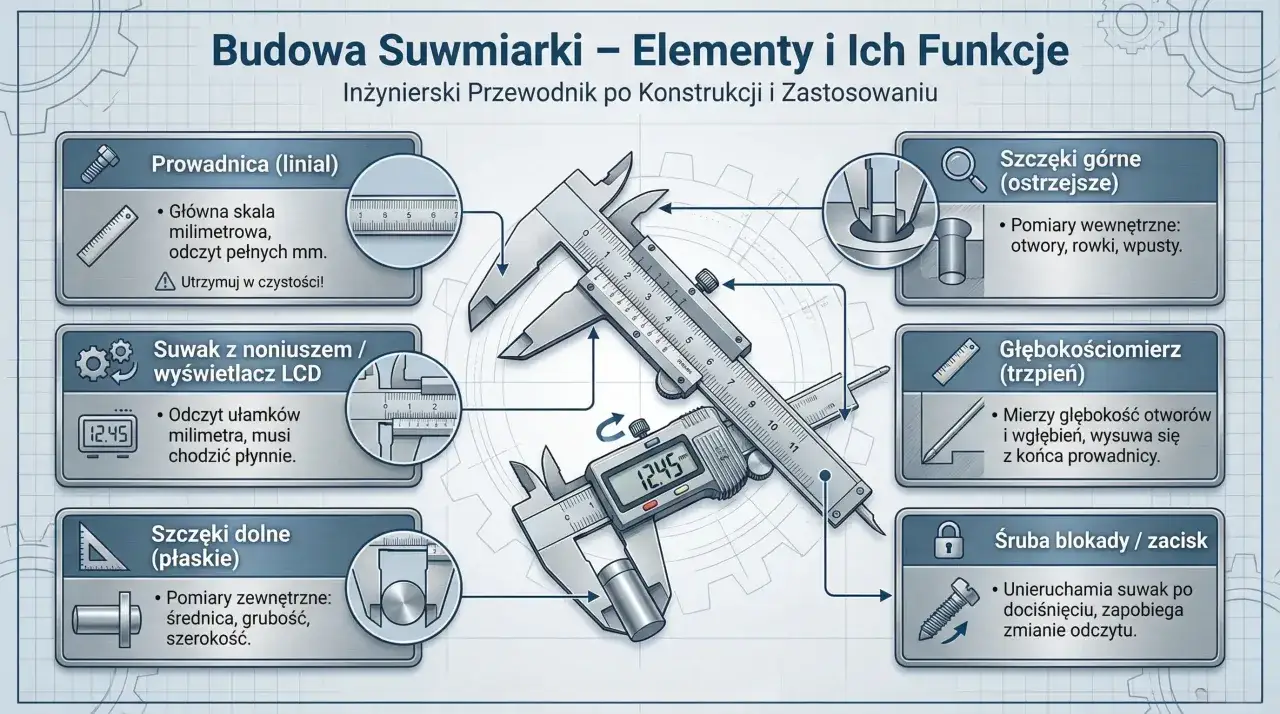

Pomiar zewnętrzny, wewnętrzny i głębokości krok po kroku
Wymiary zewnętrzne
Do sprawdzenia grubości, szerokości, długości lub średnicy zewnętrznej używam dużych szczęk. Rozsuwam je nieco szerzej niż mierzony element, przykładam nieruchomą szczękę, a potem dosuwam ruchomą tak, aby obie dotykały powierzchni bez wciskania się w materiał.
Przy pomiarze wałka lub okrągłego pręta trzeba uważać, by szczęki objęły go w miejscu największej średnicy. Dobrym nawykiem jest lekkie poruszenie suwmiarką w kilku kierunkach i zapisanie największego stabilnego wskazania. Jeśli narzędzie ustawimy ukośnie, wynik może wyjść większy niż rzeczywisty.
Otwory i wymiary wewnętrzne
Małe, górne szczęki służą do mierzenia średnicy otworu, szerokości gniazda albo odstępu między wewnętrznymi ściankami. Wkładam je do otworu i rozsuwam do momentu delikatnego kontaktu z powierzchnią. Nie należy klinować szczęk, bo można uszkodzić krawędź otworu albo odczytać wymiar z błędem.
W przypadku okrągłego otworu warto sprawdzić pomiar w dwóch prostopadłych kierunkach. Jeżeli wyniki są różne, otwór może być jajowaty, nierówny albo szczęki nie zostały ustawione centralnie. To cenna informacja przy dobieraniu kołka, tulei, przepustu kablowego czy elementu montażowego.
Głębokość otworu i stopnia
Na końcu suwmiarki znajduje się wysuwany głębokościomierz. Aby zmierzyć wnękę, opieram płaską podstawę suwmiarki na jej krawędzi i wysuwam pręt aż do dna. Podstawa musi przylegać stabilnie, a narzędzie powinno być ustawione pionowo względem dna.
Ta metoda sprawdza się przy otworach, rowkach i stopniach, ale nie zawsze przy bardzo wąskich lub głębokich kanałach. Jeśli dno jest zaokrąglone, zabrudzone albo trudno oprzeć suwmiarkę, wynik traktuję jako orientacyjny. W takich sytuacjach lepszy może być głębokościomierz przeznaczony do konkretnego zastosowania.
| Rodzaj pomiaru | Element suwmiarki | Przykładowe zastosowanie |
|---|---|---|
| Zewnętrzny | Duże szczęki | Grubość blatu, średnica rury, szerokość elementu |
| Wewnętrzny | Małe szczęki | Średnica otworu, szerokość gniazda, rozstaw ścianek |
| Głębokości | Pręt głębokościomierza | Głębokość wnęki, otworu lub rowka |
| Stopnia | Tylne powierzchnie suwaka i prowadnicy | Różnica poziomów między dwiema powierzchniami |

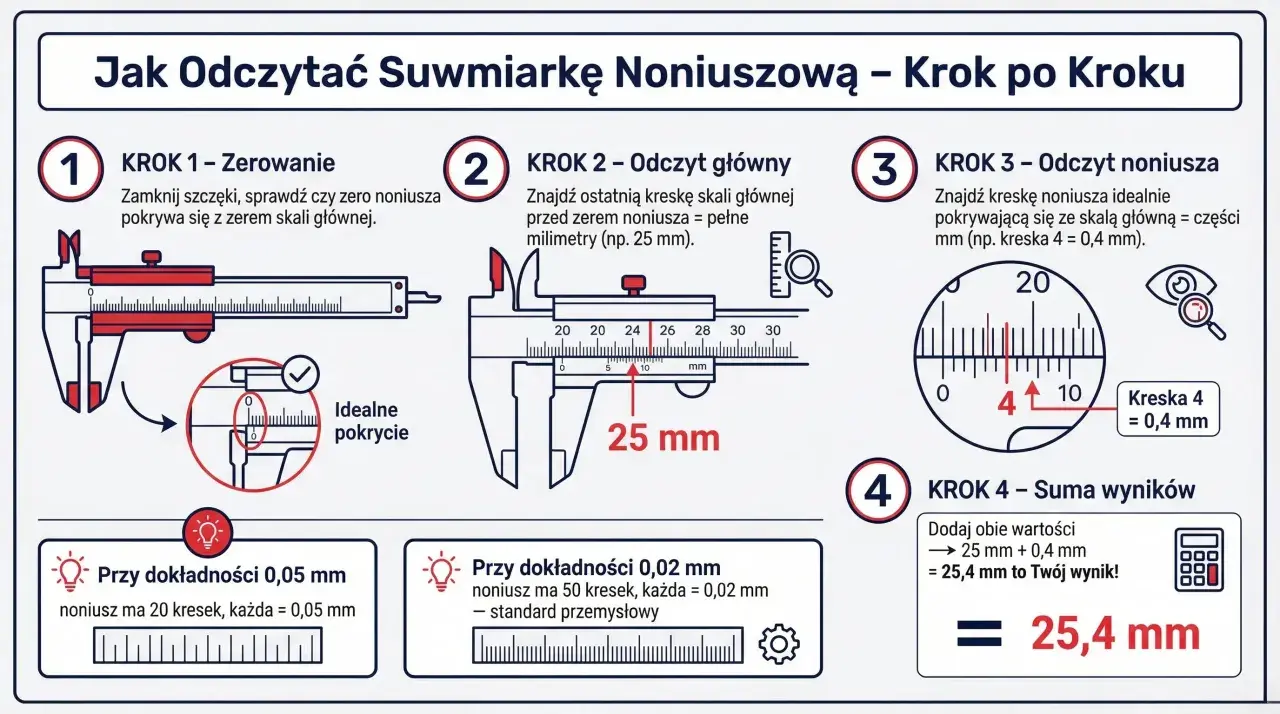

Jak odczytać wynik z noniusza
W suwmiarce noniuszowej odczyt składa się z dwóch części. Najpierw odczytuję pełne milimetry na skali głównej, znajdujące się przed kreską „0” noniusza. Potem sprawdzam, która kreska noniusza dokładnie pokrywa się z kreską skali głównej.
Jeżeli skala ma dokładność 0,1 mm, numer zgodnej kreski mnożę przez 0,1 mm. Przykładowo, gdy zero noniusza znajduje się za oznaczeniem 18 mm, a pokrywa się siódma kreska, wynik wynosi 18,7 mm. Przy podziałce 0,05 mm ta sama siódma kreska oznaczałaby 18,35 mm, dlatego zawsze trzeba sprawdzić oznaczenie dokładności na korpusie.
Prosty schemat odczytu
- Odczytaj pełne milimetry na skali głównej przed zerem noniusza.
- Znajdź kreskę noniusza, która najlepiej pokrywa się ze skalą główną.
- Pomnóż jej numer przez wartość działki, na przykład 0,1 mm lub 0,05 mm.
- Dodaj obie wartości i zapisz wynik wraz z jednostką.
Odczyt wykonuję na wysokości skali, patrząc prostopadle do podziałki. Patrzenie pod kątem powoduje błąd paralaksy, czyli pozorną zmianę położenia kresek. Przy zwykłych pracach domowych różnica może wydawać się niewielka, ale przy dopasowywaniu ciasno pasujących części potrafi zdecydować o powodzeniu montażu.
Który typ suwmiarki wybrać do domu i warsztatu
Najprostsza suwmiarka noniuszowa nie wymaga baterii i dobrze znosi przechowywanie, ale trzeba umieć odczytać podziałkę. Model elektroniczny pokazuje wynik bezpośrednio na wyświetlaczu, co przyspiesza pracę i ogranicza pomyłki odczytu. Nie oznacza to jednak, że automatycznie mierzy dokładniej.
| Typ | Największa zaleta | Ograniczenie | Do czego pasuje |
|---|---|---|---|
| Noniuszowa | Nie potrzebuje baterii | Wymaga nauki odczytu | Warsztat, majsterkowanie, nauka pomiarów |
| Elektroniczna | Szybki odczyt na ekranie | Może zgubić ustawienie zera lub rozładować baterię | Dom, remont, częste pomiary |
| Zegarowa | Wyraźny odczyt wskazówki | Jest bardziej wrażliwa na uderzenia | Powtarzalne pomiary warsztatowe |
Do skręcania mebli, sprawdzania średnicy kołków czy dopasowywania elementów dekoracyjnych zwykle wystarczy sprawna suwmiarka o rozdzielczości 0,1 mm lub 0,05 mm. Jeżeli mierzysz części maszynowe, gwinty albo elementy wymagające ścisłego pasowania, sama suwmiarka może nie wystarczyć. Do bardzo dokładnych pomiarów zewnętrznych lepszy będzie mikrometr, a do gwintu przyda się sprawdzian lub odpowiedni wzornik.
Błędy, które najczęściej psują pomiar
Najczęstszy błąd to mierzenie zabrudzonego elementu albo pozostawienie opiłka między szczęką a powierzchnią. Równie problematyczne jest przesuwanie suwaka z dużą siłą. W przypadku miękkiego drewna, pianki czy tworzywa szczęki mogą odcisnąć się w materiale i pokazać wymiar mniejszy od rzeczywistego.
- Pomijanie zera przed pomiarem może przesunąć każdy kolejny wynik.
- Ustawienie pod kątem często zawyża średnicę lub szerokość.
- Pomiar zadzioru zamiast właściwej powierzchni daje fałszywy wymiar.
- Odczyt z niewłaściwej strony skali prowadzi do pomylenia milimetrów z calami.
- Traktowanie rozdzielczości jak dokładności daje zbyt dużą pewność wyniku.
Przy ważnym dopasowaniu robię trzy pomiary, za każdym razem lekko zmieniając położenie narzędzia. Jeżeli wartości są podobne, zapisuję wynik zaokrąglony do realnej dokładności przyrządu. Nie ma sensu podawać 23,417 mm, gdy suwmiarka ma działkę 0,1 mm, a sam element jest nierówny.
Przeczytaj również: Jak podłączyć żyrandol na 6 żarówek z 3 kablami bez błędów
Czyszczenie i przechowywanie
Po pracy wycieram prowadnicę miękką, suchą szmatką i zsuwam szczęki tak, aby nie były mocno dociśnięte. Narzędzie przechowuję z dala od wilgoci, piasku i luźnych opiłków. W modelu elektronicznym przed dłuższą przerwą wyjmuję baterię, jeśli producent przewiduje takie postępowanie.
Jeśli suwmiarka spadła, ma wyczuwalny luz albo nie wraca do zera, nie używam jej do precyzyjnego dopasowania. W zastosowaniach profesjonalnych przyrząd powinien być okresowo sprawdzany lub wzorcowany, natomiast w domu rozsądną kontrolą jest porównanie go ze sprawdzonym wymiarem, na przykład wzorcem, nowym wiertłem albo elementem o znanej średnicy.
Mały test przed montażem oszczędza dużo pracy
Przed wywierceniem otworu, zamówieniem ciętego elementu albo dopasowaniem uchwytu wykonaj pomiar w dwóch kierunkach i zapisz wynik razem z jednostką. Potem sprawdź jeszcze grubość materiału w miejscu, którego nie zasłania krawędź, farba ani okleina. Jedna dodatkowa kontrola jest zwykle szybsza niż poprawianie źle dobranego elementu.
Najważniejsza zasada jest prosta: suwmiarka ma dotykać mierzonego przedmiotu, a nie go zgniatać. Czyste powierzchnie, właściwe szczęki, prostopadłe ustawienie i spokojny odczyt dają wynik wystarczająco pewny do większości prac domowych, remontowych i warsztatowych.
