W remoncie i przy nowych przyłączach najwięcej problemów robi nie sam osprzęt, tylko dobór kabla do warunków pracy. Kabel YKY łączy miedziane żyły z izolacją i powłoką z PVC, więc dobrze znosi stały montaż, także tam, gdzie trasa wychodzi poza wnętrze domu. Poniżej pokazuję, z czego się składa, gdzie ma sens, jak dobrać przekrój i na jakie błędy uważać, żeby nie poprawiać instalacji po sezonie.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem kabla
- To kabel miedziany z izolacją i płaszczem z PVC, przeznaczony do stałych instalacji.
- Najlepiej sprawdza się tam, gdzie trasa idzie do garażu, ogrodu, bramy, altany, rozdzielnicy albo w grunt.
- O wyborze decydują liczba żył, przekrój, długość trasy i realne obciążenie obwodu.
- Przy montażu trzeba pilnować promienia gięcia, temperatury układania i ochrony mechanicznej.
- W środku domu bywa dobrym wyborem, ale nie zawsze jest najbardziej praktyczny i najtańszy.
Jak czytać oznaczenie i z czego jest zrobiony
W praktyce patrzę na ten kabel jak na prostą, ale solidną konstrukcję do stałych tras zasilających. Litera K oznacza kabel elektroenergetyczny, a Y wskazuje na polwinit, czyli PVC, użyty do izolacji i powłoki zewnętrznej. To właśnie ta budowa sprawia, że przewód dobrze znosi pracę w kanałach, na zewnątrz i w gruncie, zamiast być tylko rozwiązaniem „na sucho” do jednego pomieszczenia.
Najważniejsze elementy, które warto rozumieć, są trzy:
- Żyła miedziana - dobrze przewodzi prąd i jest standardem w instalacjach stałych, gdy liczy się niezawodność.
- Izolacja PVC - oddziela żyły i chroni je elektrycznie, dzięki czemu kabel można prowadzić w typowych warunkach budowlanych.
- Płaszcz PVC - zabezpiecza całość mechanicznie i środowiskowo; w wersjach zewnętrznych bywa czarny i odporny na UV.
W kartach katalogowych producentów najczęściej znajdziesz też napięcie znamionowe 0,6/1 kV, zakres pracy rzędu około -30/-35°C do +70°C oraz minimalny promień gięcia zależny od średnicy kabla. Dla mnie to ważniejsze niż sama nazwa handlowa, bo od tych parametrów zależy, czy instalacja będzie bezpieczna i wygodna w prowadzeniu. To prowadzi do najpraktyczniejszego pytania: gdzie taki kabel rzeczywiście się sprawdza.
Gdzie sprawdza się najlepiej podczas budowy i remontu
Najczęściej wybieram ten typ kabla wtedy, gdy instalacja nie kończy się w jednym pokoju, tylko musi wyjść poza wnętrze domu. Przy remoncie domku jednorodzinnego albo adaptacji budynku gospodarczego takie sytuacje pojawiają się szybciej, niż wielu osobom się wydaje. Chodzi o zasilenie garażu, bramy, oświetlenia ogrodu, altany, warsztatu, pompy, rozdzielnicy pomocniczej albo punktu, który ma pracować przez cały rok.
W praktyce najlepiej pasuje do takich zadań:
- zasilanie wolnostojącego garażu lub małego warsztatu,
- przyłącze do budynku gospodarczego, altany albo domku narzędziowego,
- obwody oświetlenia zewnętrznego i gniazd w ogrodzie,
- trasy prowadzone w gruncie, betonie lub kanałach kablowych,
- zasilanie urządzeń o stałym miejscu pracy, na przykład pompy czy napędu bramy.
Ja traktuję go jako kabel do zadań, w których liczy się odporność i prosty, stały montaż. Jeśli natomiast mówimy o typowym, suchym wnętrzu i krótkiej trasie podtynkowej, często wystarczy lżejsze i wygodniejsze rozwiązanie. Kiedy już wiadomo, gdzie kabel ma pracować, trzeba dobrać jego przekrój i liczbę żył bez zgadywania.
Jak dobrać przekrój i liczbę żył bez zgadywania
To właśnie tutaj najłatwiej popełnić kosztowny błąd. Zbyt mały przekrój oznacza większe spadki napięcia, gorszą pracę odbiorników i niepotrzebne grzanie się instalacji. Z kolei przewymiarowanie podnosi koszt zakupu i utrudnia układanie, choć czasem jest rozsądnym zapasem przy dłuższej trasie lub planowanej rozbudowie.
| Typowy obszar zastosowania | Często spotykany przekrój | Co warto zapamiętać |
|---|---|---|
| Oświetlenie i lekkie obwody jednofazowe | 3 x 1,5 mm² | Działa przy małych obciążeniach, ale przy dłuższej trasie trzeba sprawdzić spadek napięcia. |
| Gniazda i uniwersalne obwody jednofazowe | 3 x 2,5 mm² | To najczęstszy wybór w domu, choć nie do każdego odbiornika o dużej mocy. |
| Pojedyncze odbiorniki o większej mocy | 3 x 4 mm² | Dobre przy mocniejszych urządzeniach i umiarkowanej długości trasy. |
| Niewielkie zasilanie trójfazowe do garażu lub warsztatu | 5 x 2,5 mm² | Sprawdza się przy lekkich odbiornikach i krótszych odcinkach. |
| Mocniejsze zasilanie trójfazowe albo dłuższy feeder | 5 x 4, 5 x 6 lub 5 x 10 mm² | Tu decydują prąd, długość trasy i zabezpieczenie, a nie sama „zasada na oko”. |
Jeśli obwód wymaga przewodu ochronnego, wybiera się wersję z odpowiednią żyłą, najczęściej w układzie pięciożyłowym albo trzyżyłowym z przewodem PE. Ja zawsze traktuję powyższe wartości jako punkt startowy, nie wyrocznię. Ostateczny dobór powinien uwzględniać długość trasy, sposób prowadzenia i obciążenie, bo przy dłuższych odcinkach cienki kabel szybko okazuje się pozorną oszczędnością. Kiedy przekrój jest już wybrany, pozostaje równie ważna część: poprawny montaż.

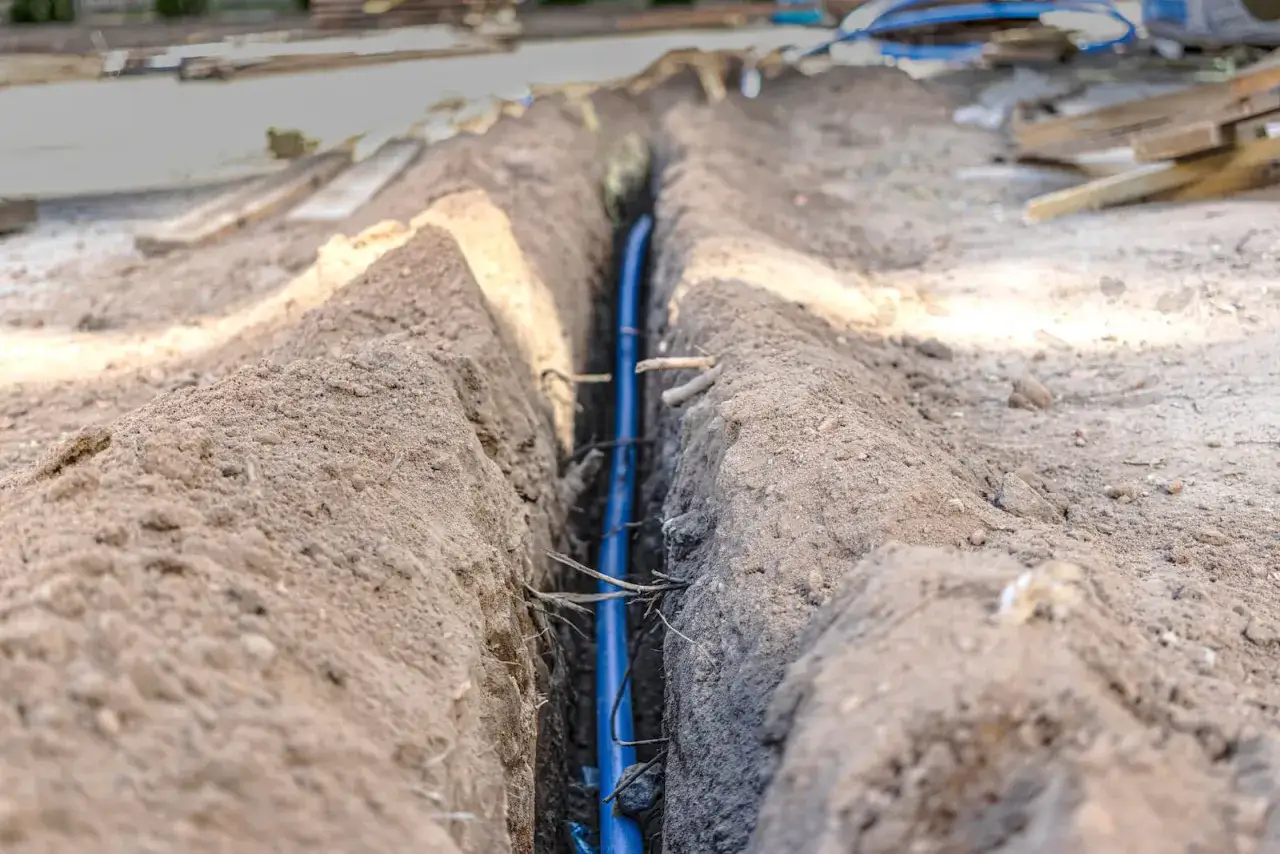

Jak układać go w ziemi i w budynku, żeby nie popsuć instalacji
Tu nie chodzi o spektakularną technologię, tylko o dyscyplinę wykonania. W praktyce największe szkody robią ostre załamania, zbyt mocne naciąganie kabla, wrzucenie go bezpośrednio na kamieniste podłoże i układanie w warunkach, w których materiał staje się sztywny. W kartach technicznych często pojawia się też limit temperatury montażu około -5°C, więc zimą nie warto udawać, że kabel zachowa się tak samo jak wiosną.
Przy układaniu w gruncie trzymam się kilku zasad:
- kabel powinien leżeć na przygotowanym podłożu, a nie na ostrych kamieniach i odpadach budowlanych,
- tam, gdzie grozi uszkodzenie mechaniczne, stosuję rurę ochronną albo kanał kablowy,
- pod podjazdem, przy przejściach i w miejscach narażonych na nacisk nie oszczędzam na osłonie,
- trzeba zostawić rozsądny zapas długości, żeby nie ciągnąć kabla na siłę,
- minimalny promień gięcia warto sprawdzić przed montażem, bo dla kabli wielożyłowych bywa to zwykle około 12 x D, a dla jednożyłowych około 15 x D.
W budynku zasada jest podobna, choć dochodzi estetyka i wygoda prowadzenia trasy. Ten kabel jest bardziej sztywny niż klasyczny przewód instalacyjny, więc nie zawsze najlepiej wygląda w miejscach, gdzie trasa ma być cienka, lekka i łatwa do ukrycia. Ja używam go tam, gdzie ważniejsza jest trwałość niż maksymalna elastyczność. Gdy porównasz go z innymi rozwiązaniami, łatwiej ocenisz, czy faktycznie jest najlepszy do danego fragmentu remontu.
Czym różni się od przewodów z wnętrz i innych rozwiązań
Najprostszy błąd zakupowy to wrzucenie do jednego worka kabla do gruntu i przewodu typowo wnętrzowego. To dwa różne światy, choć oba służą do zasilania. Ja zwykle tłumaczę to tak: jeden ma znosić trudniejsze warunki i dłuższą trasę, drugi ma być wygodny w prowadzeniu w środku budynku.
| Rozwiązanie | Najlepsze zastosowanie | Plus | Ograniczenie |
|---|---|---|---|
| Kabel z izolacją i powłoką PVC | Zewnętrzne trasy, grunt, beton, garaż, budynek gospodarczy | Uniwersalny, odporny, nadaje się do stałego montażu | Jest cięższy i sztywniejszy niż przewód typowo wewnętrzny |
| Przewód instalacyjny do wnętrz | Podtynkowo, w suchych i wilgotnych pomieszczeniach, przy krótkich trasach | Łatwiejszy montaż i zwykle niższy koszt | Nie jest dobrym wyborem do bezpośredniego układania w gruncie |
| Wersja bezhalogenowa | Miejsca o podwyższonych wymaganiach pożarowych | Lepsza w sytuacjach, gdzie liczy się ograniczenie dymu i halogenów | Zwykle droższa i nie zawsze potrzebna w domu jednorodzinnym |
W remoncie nie kupuję najdroższego wariantu „na wszelki wypadek”, bo to często tylko podnosi koszt inwestycji. Wybieram rozwiązanie pod konkretną trasę i warunki pracy. Jeśli kabel ma iść na zewnątrz, w ziemi albo w newralgicznym miejscu przy budynku, ten typ ma bardzo mocne uzasadnienie. Na końcu zostaje jeszcze kilka rzeczy do sprawdzenia przed zamówieniem, bo to właśnie one najczęściej decydują, czy instalacja będzie wygodna i bezpieczna.
Co sprawdzić przed zakupem i montażem
Przed zakupem zawsze robię krótką checklistę. To oszczędza nerwy, zwłaszcza gdy instalacja ma być gotowa od razu, a nie po kolejnej dostawie materiału. Najbardziej praktyczne jest dla mnie sprawdzenie czterech rzeczy: trasy, obciążenia, liczby żył i warunków montażu.
- Liczba żył - czy potrzebujesz wersji jednofazowej, trójfazowej i czy jest przewód ochronny.
- Przekrój - czy wynika z obciążenia i długości trasy, a nie z przyzwyczajenia do „typowego rozmiaru”.
- Zapas długości - zwykle kilka procent więcej niż czysta trasa, żeby nie walczyć z naprężeniem przy podłączeniu.
- Warunki prowadzenia - grunt, beton, ściana, kanał, elewacja, miejsce narażone na nacisk lub wilgoć.
- Ochrona mechaniczna - rura, peszel, kanał albo inna osłona tam, gdzie kabel mógłby zostać uszkodzony.
- Uprawnienia i zgodność instalacji - przy pracach elektroinstalacyjnych nie warto improwizować, zwłaszcza gdy w grę wchodzi zasilanie budynku lub ogrodu.
Jeśli miałbym zostawić jedną praktyczną radę, brzmiałaby tak: kabel kupuje się pod trasę i obciążenie, a nie pod samą nazwę. Wtedy rzadziej przepłacasz, łatwiej prowadzisz instalację i nie wracasz do tematu po pierwszym większym remoncie.
