Automatyka w domu działa dobrze wtedy, gdy napęd wie, kiedy ma się zatrzymać. Właśnie za to odpowiada krańcówka, czyli element pilnujący skrajnego położenia ruchomej części i chroniący mechanizm przed dobiciem. W roletach, bramach, markizach czy prostych siłownikach ma to bezpośredni wpływ na wygodę, trwałość i bezpieczeństwo. Poniżej rozkładam temat na praktyczne części: od działania, przez typy, po dobór i montaż.
Najważniejsze informacje o łączniku krańcowym w instalacjach domowych
- Łącznik krańcowy wykrywa koniec ruchu i przekazuje sygnał do zatrzymania, zmiany kierunku albo odcięcia zasilania.
- Najczęściej spotkasz go w roletach, bramach, markizach, pergolach i prostych mechanizmach podnoszących.
- W praktyce liczą się przede wszystkim: sposób montażu, napięcie, obciążenie styków, stopień ochrony i zakres pracy.
- Mechaniczny model jest prosty i tani, bezstykowy lepiej znosi trudne warunki, a elektroniczny daje najwygodniejszą regulację.
- Źle ustawiony element powoduje dobijanie, gubienie pozycji i szybsze zużycie napędu.
- Przy instalacjach zewnętrznych i ruchomych warto myśleć o nim jako o części całego układu, a nie osobnym drobiazgu.
Czym jest łącznik krańcowy i po co się go montuje
To niewielki element sterujący, który reaguje na osiągnięcie konkretnego położenia przez ruchomą część mechanizmu. Gdy napęd dojedzie do końca zakresu, łącznik przekazuje informację do sterownika albo bezpośrednio rozłącza obwód. Dzięki temu roleta nie nawija się zbyt mocno, brama nie dobija do ogranicznika, a siłownik nie pracuje dalej mimo osiągnięcia celu.
W praktyce chodzi nie tylko o zatrzymanie ruchu, ale też o ochronę całej instalacji. Dobrze ustawiony element zmniejsza obciążenie przekładni, ogranicza hałas i wydłuża życie napędu. Z mojego punktu widzenia najczęstszy błąd polega na traktowaniu go jak drobiazgu, który można „dokręcić na oko”, a potem dziwić się, że silnik pracuje nierówno albo zużywa się szybciej niż powinien.
W domu taki układ ma sens wszędzie tam, gdzie ruch ma być powtarzalny i kończyć się zawsze w tym samym miejscu. Im bardziej widoczny jest komfort w codziennym użytkowaniu, tym mocniej widać, że ten niepozorny element robi realną różnicę. Skoro wiadomo już, po co istnieje, warto zobaczyć, jak dokładnie zamienia ruch na sygnał dla napędu.
Jak działa taki element krok po kroku
Najprostsza wersja działa mechanicznie. Ruchoma dźwignia, rolka albo popychacz zostaje dociśnięty przez element poruszający się po torze ruchu, a wewnętrzny styk zmienia stan. W efekcie obwód zostaje otwarty albo zamknięty i sterownik wie, że trzeba zatrzymać napęd, odwrócić kierunek albo przejść w tryb oczekiwania.
Styk NO i NC
W opisach technicznych często pojawiają się oznaczenia NO i NC. NO oznacza styk normalnie otwarty, a NC styk normalnie zamknięty. To ważne, bo od tego zależy, jak układ interpretuje spoczynkowy stan czujnika i co zrobi po jego zadziałaniu.
| Oznaczenie | Stan spoczynkowy | Znaczenie w instalacji |
|---|---|---|
| NO | Obwód jest otwarty | Zamknięcie styku uruchamia sygnał dla sterownika |
| NC | Obwód jest zamknięty | Rozwarcie styku oznacza osiągnięcie końca ruchu lub stan alarmowy |
| Bezstykowy | Brak fizycznego nacisku | Położenie wykrywa magnes, pole lub elektronika, więc zużycie mechaniczne jest mniejsze |
Przeczytaj również: Paliwo do biokominka - Jak wybrać najlepsze?
Co robi sterownik po zadziałaniu

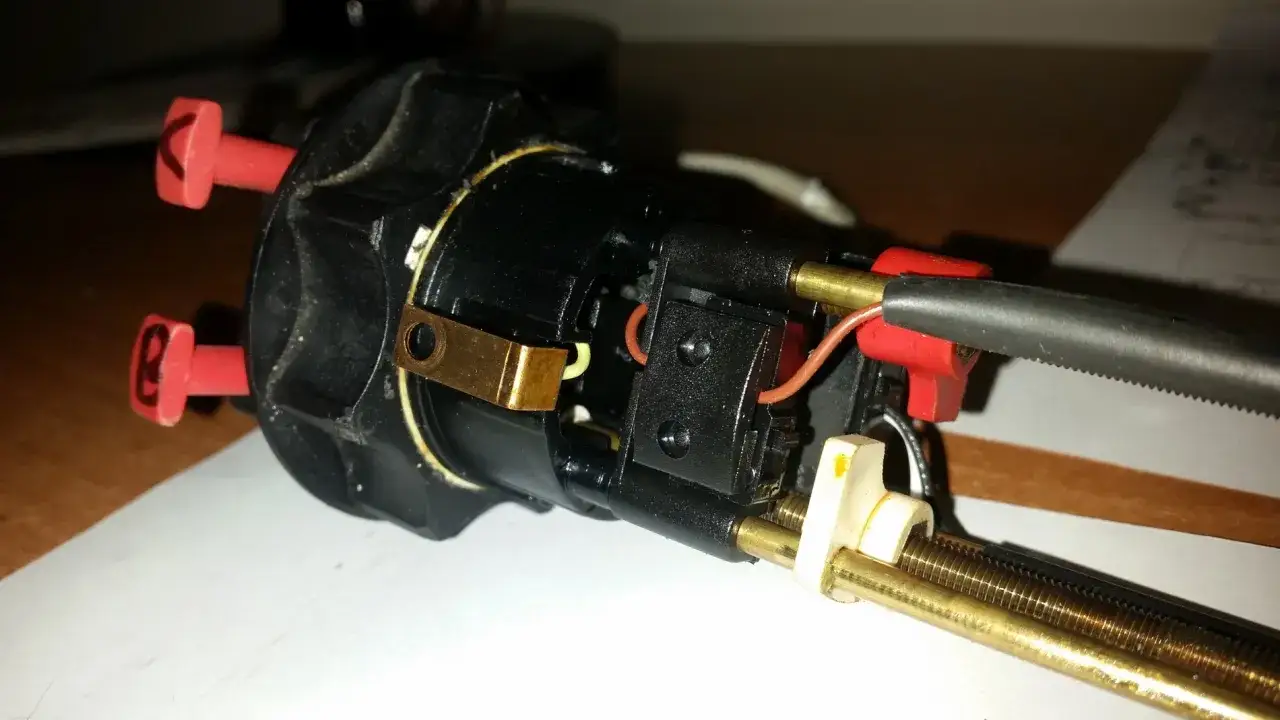

W prostym układzie silnik po prostu się zatrzymuje. W bardziej rozbudowanych napędach sterownik może zapamiętać pozycję, skorygować dojazd albo lekko odciążyć mechanizm po osiągnięciu końca ruchu. W nowoczesnych roletach i napędach do osłon coraz częściej nie ma już klasycznego mikrostyku, tylko elektroniczne wyznaczanie położeń krańcowych. To wygodniejsze w regulacji, ale nadal wymaga poprawnego montażu całego napędu.
Właśnie dlatego ten sam mechanizm może wyglądać bardzo różnie w zależności od zastosowania. W jednym przypadku będzie to prosty styk z rolką, w innym element bezstykowy, a w jeszcze innym część elektroniki silnika. To prowadzi do pytania, gdzie w domu naprawdę się go używa.
Gdzie najczęściej spotkasz go w domu i wokół domu
W aranżacji wnętrz i instalacjach domowych nie widzi się go na pierwszy rzut oka, ale odczuwa się jego działanie codziennie. Najlepiej sprawdza się wszędzie tam, gdzie ruch ma być elegancki, przewidywalny i cichy. Ja najczęściej patrzę na trzy obszary: osłony okienne, bramy oraz mechanizmy pomocnicze, które mają działać bez ciągłego doglądania.
- Rolety zewnętrzne i wewnętrzne - chroni pancerz przed zbyt mocnym nawijaniem i pomaga utrzymać stałą pozycję końcową.
- Bramy garażowe i przesuwne - pilnuje pełnego otwarcia i zamknięcia, żeby skrzydło nie uderzało w ogranicznik.
- Markizy i pergole - zapobiega nadmiernemu zwijaniu materiału oraz przeciążaniu ramion.
- Mechanizmy techniczne w zabudowie - przydaje się w podnośnikach, klapach rewizyjnych i prostych systemach podnoszenia elementów wyposażenia.
W praktyce najwięcej problemów pojawia się przy roletach i bramach, bo tam ruch jest regularny, a użytkownik od razu zauważa każde opóźnienie albo „dobicie” do końca. To właśnie te zastosowania najlepiej pokazują, że poprawnie ustawione położenia krańcowe wpływają nie tylko na bezpieczeństwo, ale też na komfort wnętrza. Skoro wiadomo już, gdzie ten element pracuje, czas przejść do wyboru właściwego modelu.
Jak dobrać model do konkretnej instalacji
Gdy dobieram taki element do rolet albo bramy, zaczynam od środowiska pracy, a dopiero potem patrzę na cenę. Dobrze dobrana krańcówka oszczędza i napęd, i czas serwisu, a źle dobrana potrafi narobić kosztów szybciej, niż się wydaje. Najważniejsze są cztery pytania: co ma zatrzymać, jak często pracuje, gdzie jest montowane i jaki sygnał ma przekazać sterownikowi.
| Kryterium | Na co patrzeć | Co zwykle sprawdza się najlepiej |
|---|---|---|
| Rodzaj ruchu | Liniowy, obrotowy, na krótkim czy długim skoku | Dźwignia z rolką przy ruchu prowadzonym, prosty popychacz przy krótkim dojeździe |
| Środowisko | Pył, wilgoć, temperatura, dostęp do deszczu i słońca | Obudowa o wyższym IP, najlepiej IP65 lub lepsza do garażu i zastosowań zewnętrznych |
| Obciążenie styków | Napięcie i prąd obwodu sterującego | Parametry z zapasem, najlepiej co najmniej 20-30 procent ponad realne obciążenie |
| Częstotliwość pracy | Ile razy dziennie napęd będzie wykonywał cykl | Przy częstych cyklach lepiej sprawdzają się rozwiązania bezstykowe lub elektroniczne |
| Dostęp serwisowy | Czy regulacja będzie łatwa po montażu | Model z prostą korektą ustawienia, jeśli element ma być schowany w zabudowie |
Jeśli chodzi o ceny, najprostsze mechaniczne modele kosztują zwykle kilkanaście złotych, solidniejsze wersje z rolką i lepszym IP to częściej okolice 40-60 zł, a rozwiązania zintegrowane z napędem są już osobnym budżetem. Ja traktuję cenę jako ostatni filtr, bo różnica między tanim a dobrze dobranym elementem zwraca się później w mniejszej liczbie awarii i prostszej regulacji. W instalacjach domowych nie warto też mieszać parametrów 24 V i 230 V, bo taki błąd kończy się szybciej niż oszczędność na zakupie.
Dobór to jedno, ale nawet najlepszy model nie zadziała dobrze, jeśli zostanie źle zamontowany lub ustawiony. Dlatego następny krok to regulacja i testy.
Montaż i regulacja bez typowych błędów
Tu najłatwiej o pośpiech, a pośpiech w automatyce zwykle kończy się dodatkowymi poprawkami. Ja zawsze testuję kilka pełnych cykli po regulacji, bo dopiero wtedy widać, czy pozycja nie ucieka, czy napęd nie dobija i czy mechanizm zatrzymuje się płynnie. Sama zasada jest prosta: montaż ma być stabilny, aktywacja przewidywalna, a sterownik ma dostać sygnał w odpowiednim momencie.
- Odłącz zasilanie i sprawdź schemat podłączenia przed rozpoczęciem pracy.
- Ustal punkt zadziałania mechanicznie, bez nadmiernej siły i bez zgadywania.
- Zostaw niewielki zapas ruchu, żeby napęd nie pracował na twardym ograniczniku.
- Wykonaj kilka pełnych cykli góra-dół albo otwórz-zamknij i obserwuj zachowanie układu.
- Koryguj jeden parametr naraz, bo wtedy łatwo ocenić, co rzeczywiście pomogło.
W roletach bardzo często błąd polega na zbyt agresywnym ustawieniu punktu końcowego. Objawia się to hałasem, szarpnięciem na końcu ruchu albo szybkim rozjechaniem pozycji po kilku dniach. W bramach problem bywa odwrotny, czyli zbyt wczesne zatrzymanie, przez co skrzydło nie domyka się do końca i zostawia luz. Jeżeli w torze ruchu mogą przebywać ludzie, dołóż też fotokomórki, wykrywanie przeszkody lub inne zabezpieczenie, bo sam łącznik krańcowy nie powinien być jedyną ochroną użytkownika.
Gdy montaż jest już dopracowany, można uczciwie ocenić, czy w danym układzie w ogóle potrzebny jest klasyczny mechaniczny element, czy lepiej od razu postawić na inne rozwiązanie.
Kiedy lepszy będzie inny sposób wykrywania położenia
Nie każda instalacja potrzebuje klasycznego styku z dźwignią. Jeśli mechanizm pracuje w kurzu, wilgoci albo ma wykonywać bardzo wiele cykli dziennie, bezstykowe rozwiązanie bywa rozsądniejsze. W roletach i nowoczesnych napędach często dobrze wypada też elektronika wbudowana w silnik, bo upraszcza regulację i pozwala łatwiej odtworzyć pozycję po zaniku zasilania.
| Rozwiązanie | Największa zaleta | Gdzie ma sens | Ograniczenie |
|---|---|---|---|
| Mechaniczny łącznik krańcowy | Prostota i niski koszt | Proste napędy, łatwy serwis, niewielka liczba cykli | Zużycie styków i większa wrażliwość na ustawienie |
| Magnetyczny | Brak bezpośredniego tarcia | Gdy jest pył, wilgoć lub mało miejsca na klasyczny styk | Wymaga dobrego pozycjonowania magnesów |
| Elektroniczny | Łatwa regulacja i większa wygoda obsługi | Rolety, markizy, nowoczesne napędy i scenariusze smart home | Zależność od elektroniki sterującej |
| Enkoder | Bardzo dobra precyzja położenia | Układy, w których liczy się powtarzalność ruchu i płynna korekta | Wyższy koszt i większa złożoność układu |
W praktyce najczęściej wygrywa nie „najlepsze” rozwiązanie z katalogu, tylko to, które pasuje do konkretnego środowiska. Jeśli ma to być element ukryty w eleganckiej zabudowie, bezobsługowość i stabilna regulacja liczą się bardziej niż sama niska cena. Jeśli ma pracować w prostym układzie, gdzie liczy się łatwość naprawy, mechaniczny wariant nadal pozostaje rozsądny. I właśnie od tego warto wyjść przy projektowaniu całej automatyki.
Co warto zapamiętać, zanim zamkniesz projekt automatyki
Najlepiej działa nie najdroższy, tylko dobrze dobrany element. Jeśli planujesz roletę, bramę, markizę albo inny ruchomy mechanizm, myśl o położeniu końcowym od początku, razem z prowadzeniem przewodów, dostępem do regulacji i warunkami pracy. To drobiazg tylko z pozoru, bo w praktyce decyduje o tym, czy instalacja będzie pracowała cicho, bezpiecznie i bez ciągłych poprawek.
Gdybym miał zostawić jedną radę, brzmiałaby tak: dobieraj zabezpieczenie do realnego obciążenia, nie do najniższej ceny na etykiecie. W dobrze zaprojektowanym systemie wyłącznik krańcowy nie zwraca na siebie uwagi, po prostu robi swoje i pozwala reszcie instalacji działać bez nerwów. A to właśnie w domu daje największą różnicę.
