Remontujesz kuchnię, planujesz oświetlenie albo wybierasz sprzęt do nowego mieszkania? W takich decyzjach prąd AC nie jest abstrakcyjnym pojęciem, lecz podstawą działania gniazdek, lamp, silników i urządzeń grzewczych. Wyjaśniam, czym różni się od prądu stałego, co oznaczają wartości 230 V i 50 Hz oraz jak bezpiecznie zaplanować instalację pod domowe odbiorniki.
Najważniejsze informacje o zasilaniu AC w domu
- 230 V i 50 Hz to standardowe parametry jednofazowej sieci domowej w Polsce.
- Prąd przemienny zmienia kierunek i wartość, zwykle w przebiegu sinusoidalnym.
- 400 V występuje między fazami w instalacji trójfazowej i zasila między innymi płyty indukcyjne oraz silniki.
- Wyłącznik nadprądowy chroni przewody przed przeciążeniem, a RCD ogranicza ryzyko porażenia.
- Obwód zabezpieczony wyłącznikiem 16 A może teoretycznie zasilać odbiorniki o łącznej mocy około 3,68 kW.
Co naprawdę oznacza prąd AC w domowej instalacji
AC to skrót od angielskiego alternating current, czyli prądu przemiennego. W odróżnieniu od prądu stałego elektrony nie płyną tu stale w jednym kierunku. Napięcie zmienia swoją wartość i biegunowość, a w sieci energetycznej przyjmuje najczęściej kształt zbliżony do sinusoidy.
W polskim gniazdku mamy standardowo 230 V napięcia skutecznego oraz częstotliwość 50 Hz. Oznacza to, że jeden pełny cykl trwa 20 milisekund, a napięcie zmienia znak dwa razy w czasie cyklu. Wartość szczytowa sinusoidy wynosi około 325 V, dlatego 230 V nie oznacza stałego, niezmiennego poziomu napięcia.
To rozróżnienie ma znaczenie przy wyborze urządzeń. Na tabliczce znamionowej szukam przede wszystkim oznaczenia 230 V AC, 50 Hz albo zakresu, na przykład 220-240 V. Sprzęt opisany wyłącznie jako 12 V DC nie może zostać podłączony bezpośrednio do zwykłego gniazdka.
Dlaczego energetyka korzysta z prądu przemiennego
Największą zaletą tego rozwiązania jest łatwa zmiana napięcia za pomocą transformatorów. Energetyka może podnieść napięcie podczas przesyłu na duże odległości, ograniczając straty, a później obniżyć je do poziomu używanego w budynkach.
Właśnie dlatego ten sam rodzaj zasilania spotykamy w elektrowni, sieci przesyłowej, rozdzielnicy i gniazdku, choć na każdym etapie występują inne wartości napięcia. W domu korzystamy z końcowego, niskonapięciowego fragmentu całego systemu.
AC i DC w praktyce, czyli co zasila urządzenia w domu
Prąd stały, oznaczany jako DC, płynie w jednym kierunku i ma stałą biegunowość. Dostarczają go między innymi baterie, akumulatory oraz panele fotowoltaiczne. Prąd przemienny otrzymujemy natomiast z sieci i doprowadzamy nim energię do większości gniazd oraz obwodów oświetleniowych.
| Cecha | Prąd przemienny AC | Prąd stały DC |
|---|---|---|
| Kierunek przepływu | Zmienia się okresowo | Pozostaje stały |
| Typowe źródło | Sieć elektroenergetyczna, agregat | Bateria, akumulator, panel PV |
| Typowe zastosowanie | Gniazdka, oświetlenie, silniki, ogrzewanie | Elektronika, automatyka, instalacje niskonapięciowe |
| Przetwarzanie | Może zostać zamieniony na DC w zasilaczu | Może zostać zamieniony na AC przez falownik |
W praktyce wiele urządzeń korzysta z obu rodzajów zasilania. Telewizor, router, laptop czy ładowarka pobierają AC z gniazdka, lecz ich wewnętrzny zasilacz prostuje je i dostarcza elektronice napięcie stałe. Z kolei falownik w instalacji fotowoltaicznej zamienia prąd stały z paneli na prąd przemienny zgodny z parametrami sieci.
Inaczej zachowują się urządzenia grzewcze, takie jak czajnik, grzejnik elektryczny czy piekarnik. Ich element oporowy może być zasilany bezpośrednio z sieci AC, ponieważ zamienia energię elektryczną na ciepło bez potrzeby skomplikowanego sterowania.
Silniki również często pracują z prądem przemiennym, choć ich działanie zależy od konstrukcji. Lodówka, wentylator, pompa czy kompresor mogą mieć dodatkowe układy elektroniczne, które regulują prędkość i ograniczają prąd rozruchowy. Dlatego sama informacja o mocy urządzenia nie zawsze wystarcza do oceny obciążenia obwodu.
Jak prąd przemienny rozkłada się w instalacji
W typowym obwodzie jednofazowym napięcie 230 V występuje między przewodem fazowym L a neutralnym N. Przewód ochronny PE nie służy do normalnego zasilania odbiornika. Jego zadaniem jest odprowadzenie prądu uszkodzeniowego i ułatwienie zadziałania zabezpieczeń.
W instalacji trójfazowej mamy trzy przewody fazowe, zwykle oznaczane jako L1, L2 i L3. Napięcie między dowolnymi dwiema fazami wynosi około 400 V, a między fazą i przewodem neutralnym nadal około 230 V. Taki układ pozwala rozłożyć duże obciążenia na kilka faz.
Jedna faza czy trzy fazy
Jedna faza zwykle wystarcza w mieszkaniu z umiarkowaną liczbą urządzeń. Trzy fazy dają większe możliwości, gdy w domu działa płyta indukcyjna, pompa ciepła, warsztat, ładowarka samochodu elektrycznego albo kilka urządzeń grzewczych.
Nie oznacza to jednak, że każde urządzenie trójfazowe wymaga osobnego przyłącza do wszystkich faz. Sposób podłączenia zależy od instrukcji producenta, mocy urządzenia i projektu instalacji. Przy płycie indukcyjnej trzeba sprawdzić, czy model jest przystosowany do zasilania 230 V, 2 x 230 V czy 3 x 400 V.
Najczęściej spotykam błąd polegający na planowaniu gniazd bez uwzględnienia obciążenia. Dziesięć gniazd na jednym obwodzie może wyglądać dobrze na rzucie mieszkania, ale jeśli jednocześnie pracują na nim czajnik o mocy 2,2 kW i grzejnik o mocy 2 kW, zabezpieczenie może szybko zadziałać.
Jakie zabezpieczenia są potrzebne przy zasilaniu AC

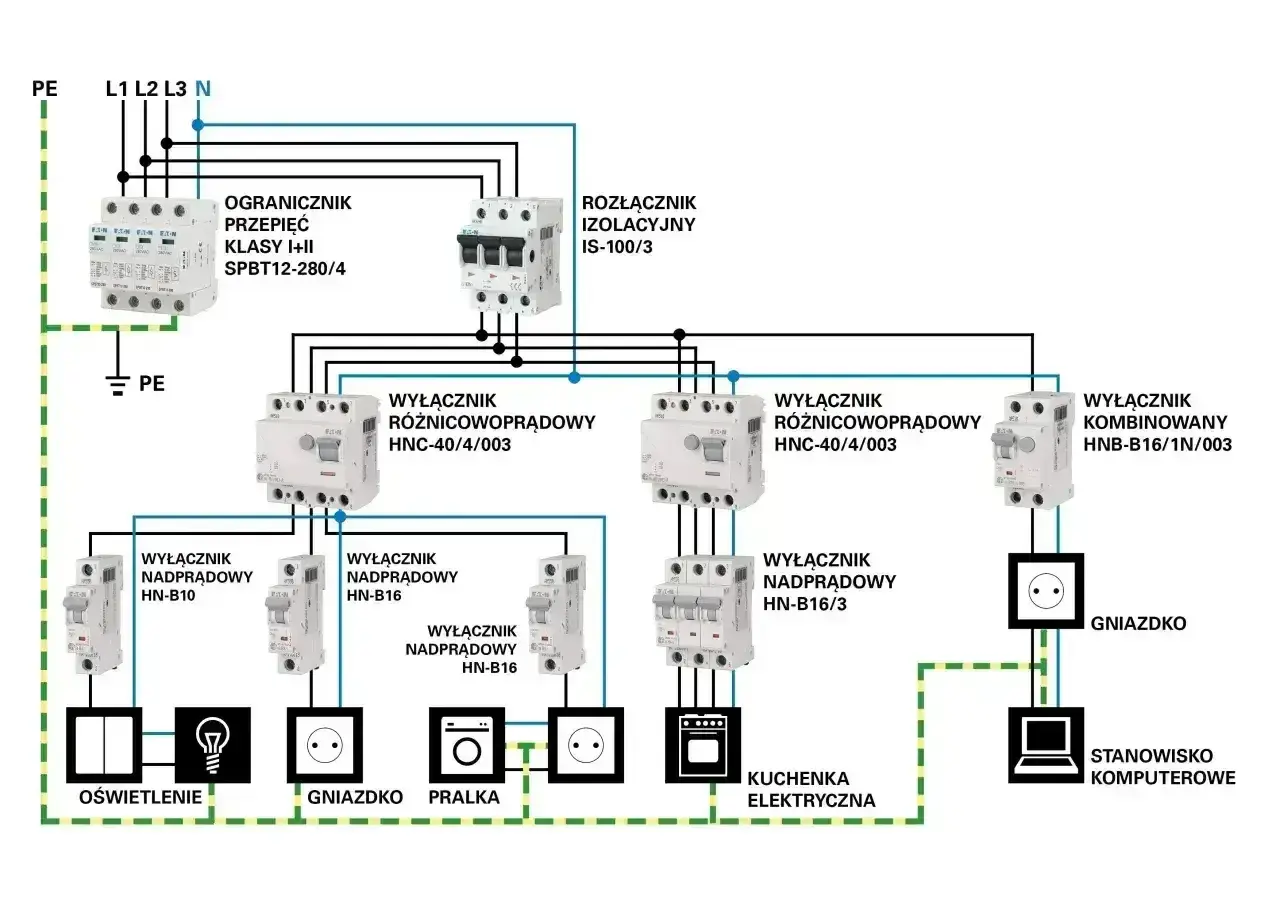

Bezpieczna instalacja nie kończy się na przewodach i gniazdach. W rozdzielnicy powinny znaleźć się zabezpieczenia dobrane do przekroju przewodów, sposobu ułożenia instalacji oraz charakteru odbiorników. Ich dobór zawsze powinien wynikać z projektu lub pomiarów, a nie z przypadkowej wymiany aparatu na mocniejszy.
Wyłącznik nadprądowy
Wyłącznik nadprądowy reaguje na przeciążenie lub zwarcie. Chroni przede wszystkim przewody przed nadmiernym nagrzaniem. Zastąpienie zabezpieczenia 16 A aparatem 20 A lub 25 A nie zwiększa bezpiecznie mocy obwodu, jeśli przewody nie są do tego przystosowane.
Dla obwodu 230 V zabezpieczonego na poziomie 16 A wartość teoretyczna wynosi około 3,68 kW, ponieważ 230 V razy 16 A daje 3680 W. To nie jest jednak uniwersalna gwarancja, że taką moc można stale pobierać. Liczą się między innymi długość przewodu, sposób jego ułożenia, temperatura i rodzaj odbiornika.
Wyłącznik różnicowoprądowy
RCD, potocznie nazywany różnicówką, porównuje prąd płynący przewodem fazowym i neutralnym. Jeśli część prądu zacznie odpływać inną drogą, na przykład przez uszkodzoną obudowę lub ciało człowieka, aparat może odłączyć obwód.
W obwodach przeznaczonych do ochrony ludzi często stosuje się RCD o znamionowym prądzie różnicowym 30 mA. Nie zastępuje on przewodu ochronnego ani wyłącznika nadprądowego. RCD trzeba też okresowo testować przyciskiem oznaczonym zwykle literą T, a częstotliwość kontroli należy dostosować do instrukcji urządzenia i warunków użytkowania.
Przeczytaj również: Odpływ pralki w ścianie - Jak uniknąć błędów i zapachu?
Uziemienie i ochrona przepięciowa
Przewód ochronny PE powinien być prawidłowo połączony z bolcem ochronnym gniazda. Szczególnej uwagi wymagają łazienki, kuchnie, pralnie i pomieszczenia z metalowymi instalacjami lub podwyższoną wilgotnością.
Ogranicznik przepięć, określany jako SPD, pomaga chronić instalację i urządzenia przed krótkotrwałymi przepięciami, na przykład po wyładowaniu atmosferycznym lub zakłóceniu w sieci. Nie daje jednak pełnej ochrony przed każdym uderzeniem pioruna, dlatego powinien być częścią szerszego systemu ochrony budynku.
Przy napięciu 230 V nie wykonuję prac na żywej instalacji i nie zachęcam do takich prób. Wyłączenie bezpiecznika nie zawsze oznacza brak napięcia w całej puszce, dlatego modernizację, pomiary i podłączanie nowych obwodów powinien wykonać elektryk z odpowiednimi kwalifikacjami.
Jak zaplanować instalację pod urządzenia i wnętrze
Dobrze zaplanowana instalacja powinna uwzględniać nie tylko obecne wyposażenie, ale też sposób korzystania z pomieszczenia za kilka lat. Przy remoncie warto zrobić listę odbiorników, zapisać ich moce i zaznaczyć te, które mogą pracować jednocześnie.
| Odbiornik | Orientacyjny charakter obciążenia | Praktyczna wskazówka |
|---|---|---|
| Czajnik elektryczny | Duża moc przez krótki czas | Nie łączyć bezrefleksyjnie z innym mocnym sprzętem na tym samym obwodzie |
| Piekarnik | Duża moc przez dłuższy czas | Najczęściej planować osobny obwód |
| Płyta indukcyjna | Wysoka moc, możliwe zasilanie wielofazowe | Sprawdzić schemat producenta i wymagane zabezpieczenie |
| Pralka i suszarka | Zmienne obciążenie, grzałka i silnik | Rozważyć osobne obwody, zwłaszcza przy jednoczesnej pracy |
| Oświetlenie LED | Niewielka moc, wrażliwość na jakość zasilania | Oddzielić obwód oświetleniowy od gniazd, aby awaria jednego nie zaciemniła całego pomieszczenia |
W kuchni rozdzielam obwody przynajmniej na oświetlenie, gniazda blatu, piekarnik, płytę oraz większe urządzenia stałe. Takie rozwiązanie kosztuje nieco więcej na etapie remontu, ale później ułatwia diagnozę awarii i ogranicza ryzyko wyłączenia całego pomieszczenia przez jeden przeciążony obwód.
Warto też zostawić zapas. Dodatkowe gniazdo przy zabudowie, wyprowadzenie pod okap, zasilanie rolet, klimatyzatora lub przyszłej ładowarki może oszczędzić kucia ścian. Trzeba tylko pamiętać, że wolne gniazdo nie oznacza automatycznie wolnej mocy.
Najczęstsze błędy przy instalacji zasilanej prądem przemiennym
- Łączenie wielu urządzeń dużej mocy na jednym przedłużaczu lub obwodzie.
- Brak przewodu ochronnego w gniazdach przeznaczonych do urządzeń z metalową obudową.
- Wymiana zabezpieczenia na mocniejsze bez sprawdzenia przekroju i stanu przewodów.
- Mylenie 230 V AC z 230 V DC, szczególnie przy taśmach LED, automatyce i instalacjach fotowoltaicznych.
- Podłączanie agregatu lub falownika do gniazdka bez przełącznika sieć-agregat i odpowiednich zabezpieczeń.
- Pomijanie prądu rozruchowego silników, pomp, lodówek i kompresorów.
Najbardziej zdradliwy jest ostatni punkt. Urządzenie może mieć niewielką moc znamionową, ale podczas rozruchu chwilowo pobierać znacznie większy prąd. Jeśli zabezpieczenie wyłącza się tylko przy uruchamianiu konkretnego sprzętu, problem może dotyczyć właśnie tego zjawiska, a nie całkowitego zużycia energii w domu.
Nie lekceważę też migotania świateł, zapachu przegrzanego plastiku, trzasków w gniazdach ani nagrzewania się wtyczek. To sygnały, że połączenie, przewód lub aparat zabezpieczający wymaga sprawdzenia. Dalsze używanie takiego obwodu może zwiększyć ryzyko uszkodzenia sprzętu i pożaru.
Przemyślana instalacja AC daje wygodę na lata
Prąd przemienny w domu to przede wszystkim zasilanie 230 V i 50 Hz, a w układach trójfazowych również napięcie 400 V między fazami. Najważniejsze dla użytkownika nie jest zapamiętanie wszystkich pojęć, lecz sprawdzenie zgodności urządzeń, rozsądne rozdzielenie obwodów i właściwy dobór zabezpieczeń.
Przy aranżacji wnętrza instalacja elektryczna powinna być planowana razem z układem mebli i sprzętów. Ja zaczynam od miejsc, w których rzeczywiście będziemy używać urządzeń, a dopiero później rozstawiam gniazda. Dzięki temu elektryka pozostaje niewidoczna, wygodna i przygotowana na zmiany, których dziś jeszcze nie widać.
