Rura typu arot to prosty element, który potrafi zdecydować o tym, czy kabel w ogrodzie lub przy domu będzie bezpieczny przez lata, czy po pierwszej zimie zacznie sprawiać problemy. Poniżej wyjaśniam, do czego służy taka osłona, jak dobrać jej średnicę i wytrzymałość, jak ją poprawnie ułożyć w gruncie oraz kiedy lepiej sięgnąć po inne rozwiązanie. To praktyczny przewodnik dla osób, które planują instalację na zewnątrz i chcą zrobić ją raz, a dobrze.
Najważniejsze decyzje przy doborze osłony kablowej
- Do ziemi wybieraj osłonę przeznaczoną do układania w gruncie, a nie zwykły peszel do wnętrz.
- Najczęściej spotykana wytrzymałość to 450 N, która dobrze sprawdza się przy lekkich i średnich obciążeniach.
- Średnica ma znaczenie większe niż wielu osobom się wydaje - lepiej zostawić zapas miejsca niż wciskać kabel na styk.
- Do dłuższych odcinków wybieraj wariant z pilotem, bo późniejsze przeciąganie przewodu jest znacznie łatwiejsze.
- Pod wykopem i nad osłoną warto dać warstwę piasku, a trasę oznaczyć taśmą ostrzegawczą.
- Pod podjazdem i w miejscach narażonych na nacisk trzeba patrzeć nie tylko na średnicę, ale też na cały system ochrony.
Czym jest rura osłonowa do kabli i po co się ją stosuje

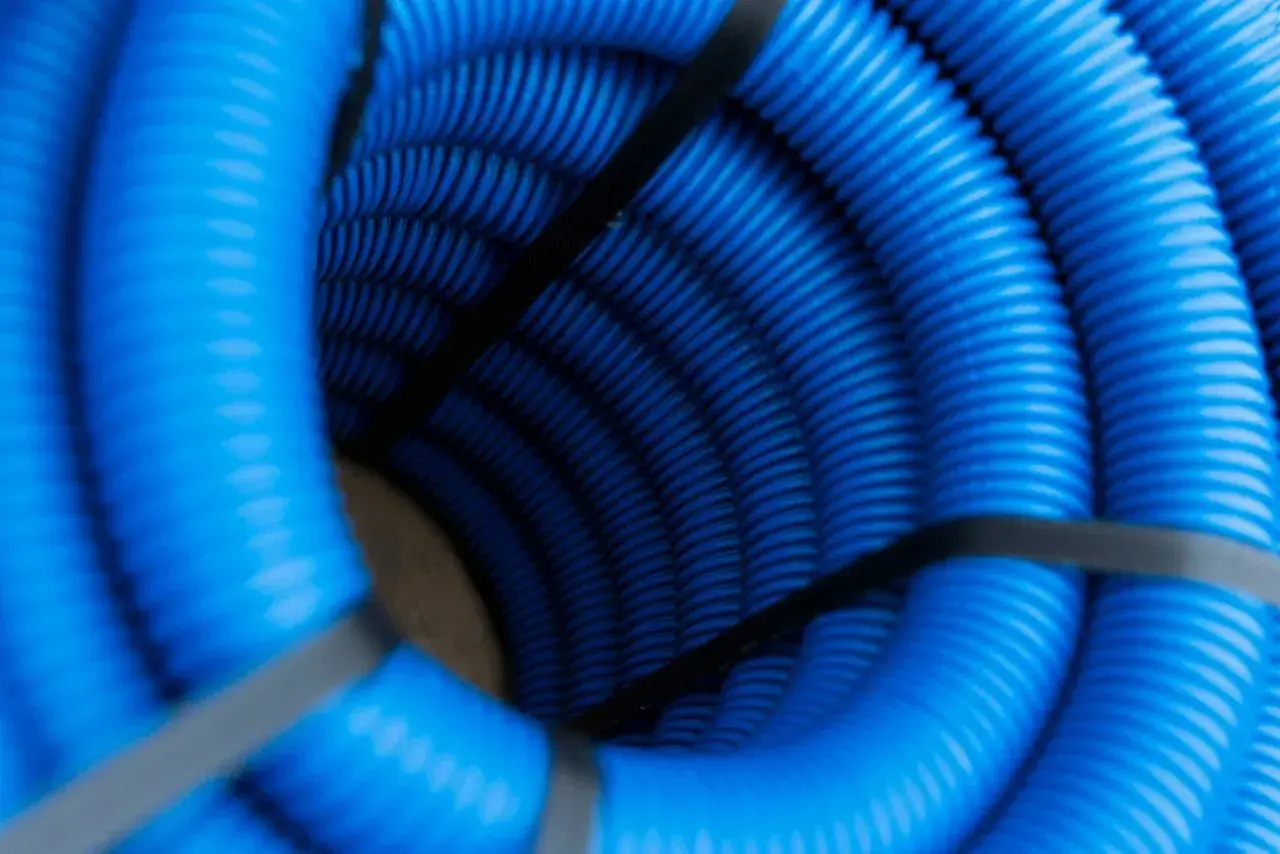

W praktyce to karbowana, elastyczna osłona przeznaczona do prowadzenia przewodów w ziemi. Jej zadanie jest bardzo konkretne: ma chronić kabel przed kamieniami, naciskiem gruntu, wilgocią, przypadkowym uszkodzeniem przy przyszłych pracach ogrodowych i problemami podczas ewentualnej wymiany przewodu. Najczęściej spotyka się konstrukcję dwuwarstwową, z zewnątrz karbowaną, a od środka gładką, bo taki układ łączy odporność mechaniczną z łatwiejszym wciąganiem kabla.
To rozwiązanie ma sens wszędzie tam, gdzie kabel ma przebiegać przez ogród, pod tarasem, przy bramie, domofonie, oświetleniu elewacji, pompie, garażu albo przyłączu do altany. Ja patrzę na to tak: sama izolacja przewodu nie wystarcza, jeśli kabel ma leżeć w gruncie przez lata i jeszcze dać się kiedyś wymienić bez rozkopywania całej działki. Osłona kablowa ogranicza ryzyko, a przy okazji porządkuje trasę instalacji.
W ofertach technicznych taki system bardzo często opisuje się przez normę PN-EN 61386-24 oraz odporność na ściskanie na poziomie 450 N. To nie jest detal marketingowy, tylko sygnał, że rura została pomyślana właśnie do pracy w ziemi. Dzięki temu łatwiej odsiać produkty, które wyglądają podobnie, ale są przeznaczone wyłącznie do prowadzenia przewodów wewnątrz budynku. Następny krok to dobór właściwego wariantu do konkretnego kabla i warunków gruntu.
Jak dobrać rurę osłonową typu arot do kabla i gruntu
Dobór zaczynam od trzech rzeczy: liczby kabli, ich średnicy i warunków, w jakich rura będzie leżała. Jeśli prowadzi się jeden kabel zasilający do ogrodu, często wystarcza mniejsza średnica. Jeśli planujesz kilka przewodów albo chcesz zostawić miejsce na przyszłą rozbudowę, lepiej od razu wybrać większy przekrój. W praktyce nie warto oszczędzać kilku złotych na metrze, a potem walczyć z wciąganiem przewodu na ciasno.
Poniżej prosty punkt odniesienia, który ułatwia decyzję:
| Średnica osłony | Najczęstsze zastosowanie | Kiedy wybrać |
|---|---|---|
| 40 mm | Pojedynczy kabel lub cienki zestaw przewodów | Gdy trasa jest krótka, a kabel nie wymaga dużego zapasu miejsca |
| 50 mm | Uniwersalny wybór do instalacji domowych i ogrodowych | Gdy chcesz mieć wygodniejszy montaż i trochę rezerwy na przyszłość |
| 75 mm | Więcej niż jeden przewód, dłuższe odcinki, większy komfort przeciągania | Gdy instalacja może się rozbudować albo kabel ma kilka funkcji |
| 110 mm | Bardziej rozbudowane prowadzenie kabli i większe wiązki przewodów | Gdy priorytetem jest zapas miejsca, a nie minimalny koszt materiału |
Przy doborze średnicy trzymam się prostej zasady: osłona nie powinna być wypełniona „pod korek”. Dobrze zostawić przestrzeń, bo kabel łatwiej wciągnąć, wymienić albo dołożyć drugi przewód. Jeśli odcinek ma być długi, docenisz też pilot, czyli wciągniętą fabrycznie linkę pomocniczą. Na krótkich trasach nie robi wielkiej różnicy, ale przy dłuższym przejściu oszczędza sporo czasu.
Warto też spojrzeć na sam grunt. W lekkich warunkach ogrodowych i przy standardowych obciążeniach często wystarcza wariant 450 N, natomiast pod podjazdem, w pobliżu ruchu samochodowego albo tam, gdzie nacisk gruntu będzie większy, trzeba myśleć o całym układzie ochronnym, a nie tylko o samej rurze. Nie każda osłona nadaje się do każdego miejsca i właśnie tu najłatwiej o błąd, który wychodzi dopiero po zasypaniu wykopu. Skoro dobór mamy za sobą, czas przejść do montażu.
Jak układać osłonę w ziemi, żeby kabel był naprawdę chroniony
Najwięcej problemów nie bierze się z samego produktu, tylko z byle jakiego montażu. Nawet dobra osłona nie pomoże, jeśli dno wykopu jest pełne ostrych kamieni, trasa ma ostre załamania albo ktoś zasypie wszystko ciężkim gruntem bez warstwy ochronnej. W praktyce najbezpieczniej jest przygotować równy wykop, oczyścić dno i dać warstwę drobnego piasku lub przesiewki, która odseparuje rurę od twardego podłoża.
Przy układaniu trzymam się kilku zasad:
- Plan trasy rozrysuj wcześniej, zanim ruszy koparka albo łopata.
- Unikaj gwałtownych łuków, bo później utrudniają przeciąganie kabla.
- Daj warstwę ochronną pod osłoną i nad nią; w praktyce często przyjmuje się po około 10 cm piasku.
- Na trasie ułóż taśmę ostrzegawczą, żeby przy przyszłych pracach wiadomo było, gdzie biegnie instalacja.
- Jeśli odcinek jest długi, sprawdź wcześniej, czy pilot działa na całej długości i czy nie ma zgnieceń.
Dobry montaż to także właściwe przejścia przez fundament, ścianę czy obrzeże tarasu. Tam kabel jest najbardziej narażony na ścinanie i punktowy nacisk, więc końcówki osłony muszą być wyprowadzone starannie, bez ostrych krawędzi. Ja zawsze zakładam, że za dwa albo pięć lat ktoś inny będzie chciał coś dołożyć, naprawić albo znaleźć przebieg przewodu. Jeśli obecny montaż jest chaotyczny, przyszły serwis zamienia się w kosztowną odkrywkę. Z tego właśnie powodu tak ważne jest unikanie kilku typowych błędów.
Najczęstsze błędy, które potem kosztują najwięcej
Najpoważniejszy błąd to stosowanie osłony nieprzeznaczonej do gruntu, bo z zewnątrz wiele produktów wygląda podobnie. Drugi problem to zbyt mała średnica, przez którą kabel wchodzi z oporem albo w ogóle nie daje się przeciągnąć bez ryzyka uszkodzenia. Trzeci to oszczędzanie na przygotowaniu wykopu, czyli układanie rury bez piasku, bez oznaczenia trasy i bez sprawdzenia, czy podłożem nie są ostre kamienie.
- Nie kupuj „na oko” osłony do wnętrz, jeśli kabel ma trafić do ziemi.
- Nie wciskaj kilku przewodów do rury o zbyt małej średnicy.
- Nie rób ostrych załamań przy narożnikach i przejściach.
- Nie zakładaj, że sam fakt użycia osłony zwalnia z porządnej podsypki i zasypki.
- Nie zostawiaj końcówek bez zabezpieczenia, bo tam najczęściej zaczynają się uszkodzenia.
Jest jeszcze jeden błąd, który widzę bardzo często: inwestor kupuje element tylko pod aktualny kabel, bez myślenia o przyszłej rozbudowie. A przecież przy domu łatwo dojść do sytuacji, w której po roku trzeba dołożyć przewód do bramy, oświetlenia albo systemu nawodnienia. Wtedy większa średnica okazuje się nie fanaberią, tylko oszczędnością czasu i nerwów. To dobry moment, żeby porównać tę osłonę z innymi rozwiązaniami i zobaczyć, kiedy naprawdę jest najlepszym wyborem.
Kiedy lepiej wybrać inną osłonę niż rurę karbowaną
Rura karbowana do ziemi jest bardzo wygodna, ale nie jest odpowiedzią na każdy scenariusz. Jeśli instalacja ma przebiegać pod miejscem o dużym obciążeniu, pod drogą dojazdową albo w warunkach wymagających bardzo wysokiej odporności mechanicznej, czasem lepiej sprawdza się sztywniejszy system z rur HDPE lub osłona projektowana do przecisków i trudniejszych warunków terenowych. Właśnie tu widać różnicę między prostą ochroną kabli a rozwiązaniem inżynierskim.
| Rodzaj osłony | Największa zaleta | Główne ograniczenie | Najlepsze zastosowanie |
|---|---|---|---|
| Dwuwarstwowa rura karbowana | Łatwy montaż i dobra ochrona przy elastycznej trasie | Nie jest najlepszym wyborem pod bardzo duże obciążenia | Ogród, przyłącze domu, oświetlenie, brama, taras |
| Sztywna rura HDPE | Większa odporność przy prostych odcinkach | Mniej wygodna przy zmianach kierunku | Trasy wymagające większej stabilności i lepszego prowadzenia |
| Zwykły peszel instalacyjny | Niski koszt i prosty montaż wewnątrz budynków | Z reguły nie nadaje się do bezpośredniego układania w gruncie | Instalacje wewnętrzne, rozdzielnice, ściany, sufity |
Jeśli miałbym wskazać jedną rzecz, która najczęściej przesądza o wyborze, powiedziałbym: warunki gruntu i późniejszy dostęp do instalacji. Tam, gdzie liczy się wygoda układania i wymiany przewodu, elastyczna osłona wygrywa. Tam, gdzie priorytetem jest wysoka odporność na nacisk, trzeba iść w mocniejsze, bardziej „techniczne” rozwiązanie. To prowadzi do ostatniego kroku, czyli krótkiej kontroli przed zasypaniem wykopu.
Co sprawdzam przed zasypaniem wykopu, żeby nie wracać do poprawki
Przed zamknięciem wykopu robię prostą kontrolę. To trwa kilka minut, a potrafi oszczędzić cały dzień poprawiania instalacji. Z mojego doświadczenia właśnie ten moment decyduje, czy cała praca jest zakończona, czy dopiero zaczynają się kłopoty.
- Czy osłona leży równo i nie ma miejscowego zgniecenia?
- Czy kabel przeszedł swobodnie i nie został przeciągnięty na siłę?
- Czy końce są zabezpieczone przed dostaniem się ziemi i wilgoci?
- Czy nad trasą jest taśma ostrzegawcza i czy przebieg linii da się odtworzyć?
- Czy zostawiono zapas długości tam, gdzie może być potrzebna późniejsza zmiana lub podłączenie?
Jeśli te punkty są domknięte, instalacja pod ziemią ma dużo większą szansę działać bez niespodzianek. Przy kablach prowadzonych w ogrodzie, przy bramie czy na podjeździe najlepiej wygrywa nie najtańszy materiał, tylko rozsądny dobór średnicy, odporności i sposobu ułożenia. Właśnie dlatego osłona kablowa jest jednym z tych elementów, których nie widać po zakończeniu prac, ale to od niej często zależy, czy instalacja będzie bezproblemowa przez lata.
