Zbrojenie betonu - jak ułożyć pręty i uniknąć błędów?

Gdy beton ma przenosić duże obciążenia, sama mieszanka nie wystarczy. Potrzebuje stalowych prętów, siatek albo włókien, które przejmują naprężenia i ograniczają ryzyko pękania. W tym poradniku wyjaśniam, jak działa zbrojenie, gdzie stosuje się poszczególne rozwiązania, czym jest otulina i jakie błędy mogą osłabić fundament, strop lub wieniec.

Jak działa stal zatopiona w betonie

Beton bardzo dobrze znosi ściskanie, ale znacznie gorzej radzi sobie z rozciąganiem. Stal przejmuje właśnie te siły, dlatego połączenie obu materiałów tworzy beton zbrojony, odporny na obciążenia, ugięcia i zarysowania.

Nie chodzi jednak o samo ułożenie kilku prętów w szalunku. Liczy się ich średnica, rozstaw, długość zakotwienia, położenie oraz otulina. Zmiana jednego z tych parametrów może wpłynąć na nośność całego elementu, dlatego układu z projektu nie powinno się modyfikować według uznania.

W praktyce dominują pręty ze stali żebrowanej, ponieważ ich powierzchnia zapewnia lepszą przyczepność do betonu niż gładka stal. Pręty gładkie mogą pojawiać się jako elementy montażowe lub w szczególnych rozwiązaniach, ale ich zastosowanie również powinno wynikać z dokumentacji.

Gdzie stosuje się stalowe elementy

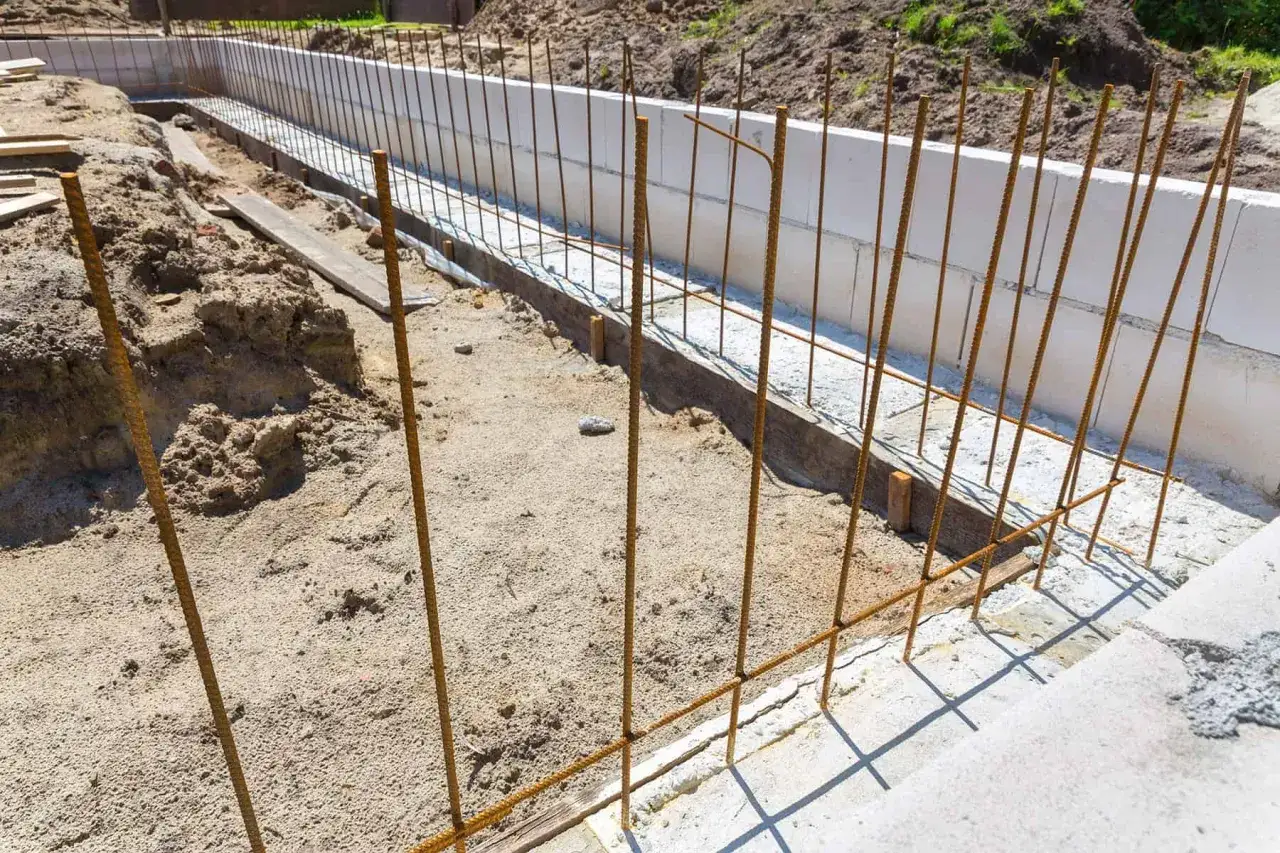

• Ławy i stopy fundamentowe przenoszą obciążenia budynku na grunt.
• Płyty fundamentowe wykorzystują zwykle jedną lub dwie warstwy siatek i prętów.
• Wieńce spinają ściany i ograniczają ich rozsuwanie oraz odkształcenia.
• Nadproża i belki przejmują obciążenia nad otworami i między podporami.
• Słupy mają pręty podłużne oraz strzemiona utrzymujące ich układ.
• Stropy i schody wymagają stali rozmieszczonej zgodnie z kierunkiem pracy elementu.

Najczęstszy błąd inwestora polega na utożsamianiu większej ilości stali z większym bezpieczeństwem. Takie podejście bywa mylące, bo zbyt gęsto ułożone pręty utrudniają przepływ mieszanki i dokładne zagęszczenie betonu.

Rodzaje rozwiązań i ich zastosowanie

Najlepszy wariant zależy od rodzaju konstrukcji, obciążeń i warunków pracy. Inaczej projektuje się fundament domu jednorodzinnego, inaczej cienką wylewkę pod taras, a jeszcze inaczej element narażony na wilgoć, mróz lub działanie soli.

W domu jednorodzinnym najczęściej spotyka się klasyczny układ z prętów stalowych. Siatki są wygodne przy większych, regularnych powierzchniach, natomiast włókna sprawdzają się przede wszystkim jako uzupełnienie kontroli rys skurczowych, a nie jako automatyczna alternatywa dla stali konstrukcyjnej.

Pręty, siatki i włókna nie pełnią tej samej funkcji

Pręt pracuje w konkretnym kierunku i jest częścią zaprojektowanego układu nośnego. Siatka zapewnia powtarzalny rozstaw w dwóch kierunkach, a włókna rozprowadzają się w mieszance i działają bardziej równomiernie, lecz bez takiej kontroli położenia jak tradycyjne pręty.

Jeżeli wykonawca proponuje zamianę stali na włókna albo zmianę średnicy prętów, potrzebna jest akceptacja projektanta konstrukcji. Nawet pozornie podobna ilość materiału nie oznacza takiej samej nośności.

Jak przygotować i ułożyć układ przed betonowaniem

Prace zaczynam od dokumentacji, a nie od zakupów. Projekt powinien wskazywać klasę stali, średnice prętów, rozstawy, miejsca zakładów, haki, długości zakotwień oraz wymagany wymiar otuliny.

1. Sprawdź deskowanie, jego wymiary, stabilność i szczelność.
2. Przygotuj pręty zgodnie z zestawieniem, usuwając luźną rdzę, błoto i zabrudzenia ograniczające przyczepność.
3. Wykonaj szkielety przez wiązanie drutem lub zastosowanie technologii wskazanej w projekcie.
4. Ustaw dystanse pod spodem i po bokach, aby stal nie dotykała szalunku ani podłoża.
5. Unieruchom całość, ponieważ pręty nie mogą przesunąć się podczas chodzenia po nich, wibracji i układania mieszanki.
6. Zgłoś konstrukcję do odbioru przed rozpoczęciem betonowania.

Dystanse nie są drobnym dodatkiem, na którym można oszczędzać. Podkładki betonowe lub przeznaczone do tego elementy z tworzywa utrzymują stal na właściwej wysokości, a improwizowane kawałki cegieł, drewna czy prętów często powodują nierówną otulinę.

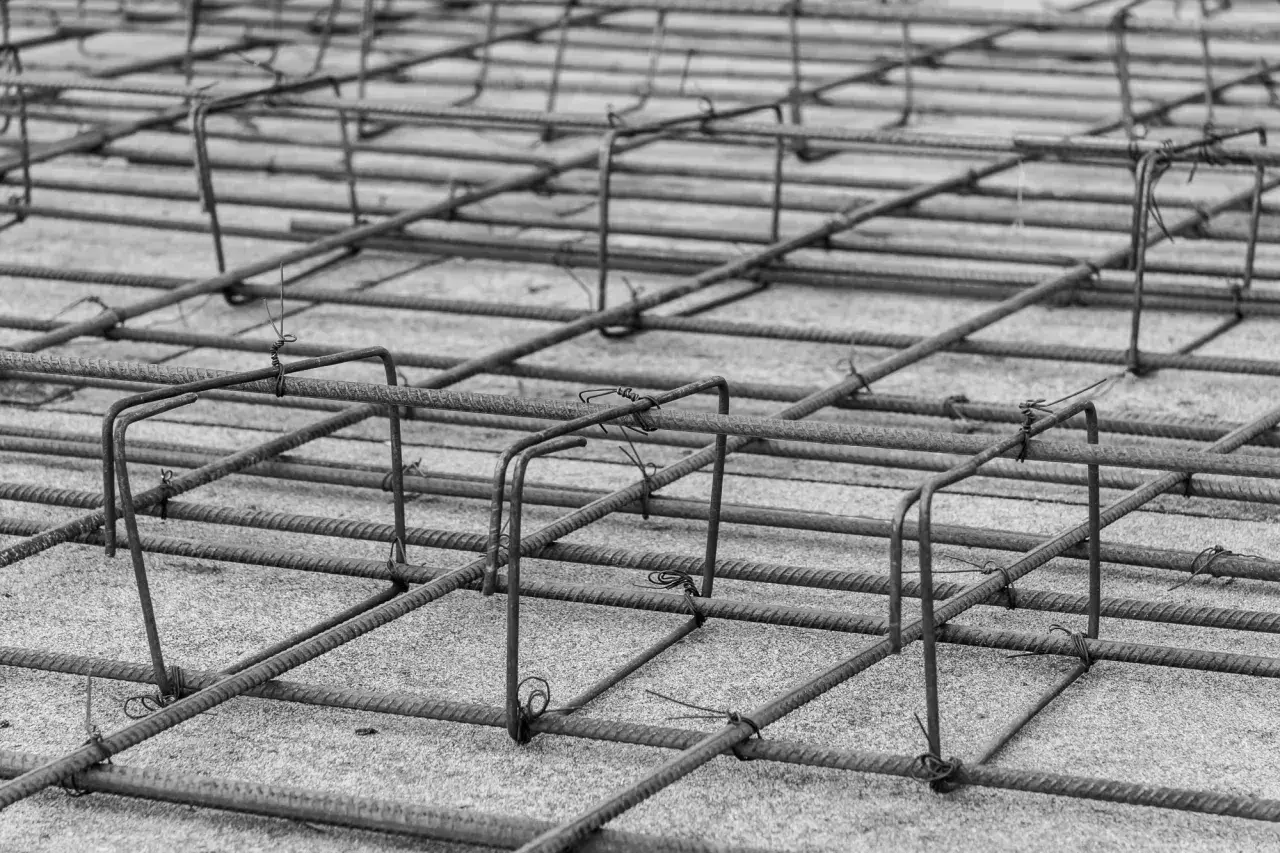

W przypadku płyt szczególnie ważne jest podparcie górnej warstwy. Sama siatka ułożona na izolacji może podczas betonowania opaść i znaleźć się zbyt nisko, przez co przestanie pracować w miejscu przewidzianym przez projekt.

Zakłady i łączenie prętów

Prętów nie powinno się łączyć w przypadkowych miejscach. Długość zakładu zależy między innymi od średnicy pręta, klasy betonu, rodzaju stali i warunków przyczepności. Zakład z katalogowego przykładu nie jest uniwersalną wartością, dlatego trzeba stosować wymiar podany w dokumentacji.

Wiązanie drutem utrzymuje geometrię podczas montażu i betonowania, ale nie zastępuje poprawnego zakotwienia. W belkach i słupach ważne są także strzemiona, ich rozstaw oraz prawidłowe zamknięcie wokół prętów podłużnych.

Otulina decyduje o trwałości całego elementu

Otulina to warstwa betonu między stalą a zewnętrzną powierzchnią konstrukcji. Chroni pręty przed wilgocią, korozją i wysoką temperaturą, a także pozwala przekazać siły między stalą i betonem.

Jej wymiar nie jest stały dla każdej budowy. Zależy od klasy ekspozycji, rodzaju elementu, średnicy prętów, klasy betonu i wymagań trwałości. Inne warunki panują wewnątrz suchego pomieszczenia, inne na zewnątrz, a jeszcze inne w fundamencie mającym kontakt z gruntem.

W praktyce spotyka się wartości rzędu około 20-25 mm w części elementów wewnętrznych, około 30 mm na zewnątrz oraz większe otuliny w fundamentach. Są to jednak wyłącznie orientacyjne przykłady. Ostateczny wymiar powinien wynikać z projektu i przyjętej normy projektowej.

Zbyt mała warstwa betonu przyspiesza korozję stali. Zbyt duża może z kolei zmienić efektywną wysokość przekroju i obniżyć skuteczność pracy prętów. Dlatego nie podnosi się konstrukcji „na oko” podczas zalewania, lecz ustawia ją wcześniej na odpowiednich dystansach.

Najczęstsze błędy przy wykonywaniu konstrukcji

Wiele problemów pojawia się nie dlatego, że użyto złego materiału, lecz dlatego, że poprawny układ został źle zamontowany. Z mojego doświadczenia wynika, że największą różnicę robi dokładność przed betonowaniem, kiedy każdy błąd jest jeszcze łatwy do zauważenia.

• Stal leży bezpośrednio na gruncie lub deskowaniu, więc nie ma wymaganej otuliny.
• Pręty przesuwają się podczas betonowania, bo zabrakło dystansów i punktów wiązania.
• Zmniejsza się liczbę prętów albo zastępuje średnicę mniejszą bez obliczeń.
• Łączy się pręty w jednym przekroju, mimo że projekt przewiduje rozłożenie zakładów.
• Docina się strzemiona zbyt krótko, przez co nie obejmują właściwie prętów podłużnych.
• Pręty są zabrudzone olejem, farbą lub grubą łuszczącą się rdzą.
• Instalacje przecinają układ nośny i są prowadzone bez uzgodnienia z projektantem.
• Betonowanie zaczyna się bez odbioru i bez dokumentacji zdjęciowej ułożonego układu.

Niepokój powinny wzbudzić także hasła typu „zrobimy mocniej, bo damy więcej stali” albo „tak robi się na każdej budowie”. Konstrukcja musi być spójna z obliczeniami, geometrią i sposobem betonowania, a nie tylko wizualnie solidna.

Przeczytaj również: Remont w bloku - plan, koszty i uniknięcie pułapek

Co sprawdzić przed zamówieniem mieszanki

Przed przyjazdem betonu można przejść po konstrukcji razem z kierownikiem budowy i sprawdzić średnice, rozstaw, zakłady, otulinę, stabilność oraz czystość. Trzeba też upewnić się, że przygotowano przejścia instalacyjne i że nie będą później wymagały przypadkowego wiercenia lub cięcia prętów.

Po zalaniu nie da się już łatwo skorygować źle ustawionej stali. Odbiór przed betonowaniem i kilka zdjęć z miarką w newralgicznych miejscach to prosta czynność, która może oszczędzić kosztownej ekspertyzy albo odkrywek.

Jak rozsądnie podejść do kosztu i wykonania

Cena zależy od masy stali, liczby elementów giętych, transportu, cięcia, wiązania i robocizny. Najtańszy pręt z marketu nie zawsze oznacza najniższy koszt całej konstrukcji, bo odpady, ręczna obróbka i pomyłki mogą szybko zniwelować różnicę.

Przy większej budowie opłaca się zamówić stal według zestawienia z projektu, często już pociętą i uformowaną. Prefabrykowane kosze lub szkielety przyspieszają montaż i poprawiają powtarzalność, choć wymagają dokładnych wymiarów oraz dobrego planowania dostawy.

Przy drobnych pracach, takich jak niewielki podest czy opaska betonowa, można spotkać prostsze rozwiązania. Nie należy jednak przenosić zasad z małej, niekonstrukcyjnej wylewki na ławę fundamentową, strop, nadproże albo ścianę oporową.

Decyzję o stali podejmuj przed pierwszym cięciem

Dobre wykonanie zaczyna się od projektu, a kończy na odbiorze przed betonowaniem. Pręty, siatki i włókna mogą skutecznie wzmacniać beton, ale tylko wtedy, gdy zostały dobrane do konkretnego elementu, właściwie rozmieszczone i zabezpieczone odpowiednią otuliną.

Jeżeli podczas remontu trzeba naruszyć istniejącą belkę, słup, strop lub ścianę, nie zaczynałbym od młotka. Najpierw trzeba ustalić, czy element jest nośny, a przy większej ingerencji skonsultować zakres prac z konstruktorem. Kilka godzin na sprawdzenie układu kosztuje zdecydowanie mniej niż naprawa konstrukcji po niekontrolowanym osłabieniu.
