W domowej instalacji elektrycznej kolor żyły, litera na schemacie i rzeczywista funkcja przewodu muszą się zgadzać. To właśnie oznaczenie fazy, przewodu neutralnego i ochronnego decyduje o tym, czy obwód jest czytelny przy remoncie, wymianie lampy albo modernizacji gniazd, a przede wszystkim czy nie pomylisz przewodu czynnego z bezpiecznym „zerem”. W praktyce najwięcej problemów robią stare instalacje i mieszane rozwiązania po latach przeróbek.
Najważniejsze zasady kolorów i symboli w instalacji
- W nowych instalacjach w Polsce przewód fazowy najczęściej ma kolor brązowy, a w układzie trójfazowym dochodzą jeszcze czarny i szary.
- Niebieski jest zarezerwowany dla przewodu neutralnego N, a żółto-zielony dla ochronnego PE.
- Na schematach i zaciskach spotkasz głównie symbole L, L1, L2, L3, N, PE i PEN.
- W starszych mieszkaniach kolor nie zawsze mówi prawdę o funkcji przewodu, więc sam wygląd izolacji nie wystarcza.
- Do potwierdzenia fazy używa się testera dwubiegunowego albo multimetru, a nie samego „na oko”.
Co naprawdę oznacza faza w domowej instalacji
Faza, oznaczana najczęściej jako L, to przewód czynny. To po nim doprowadzane jest napięcie, które w zwykłym gniazdku ma 230 V względem przewodu neutralnego, a w układzie trójfazowym między fazami występuje 400 V. Ja zawsze rozdzielam dwa poziomy: kolor izolacji i funkcję przewodu, bo dopiero ich połączenie daje pełny obraz instalacji.
W instalacji jednofazowej mamy jedną fazę, ale w trójfazowej pojawiają się L1, L2 i L3. To nie jest detal zarezerwowany dla przemysłu. W mieszkaniu czy domu trzy fazy mają znaczenie chociażby przy płycie grzewczej, większym klimatyzatorze, pompie ciepła albo przy rozdzielaniu obciążenia w większym budynku. Sam przewód fazowy nie jest więc „po prostu kolejnym kablem”, tylko żyłą, na której pojawia się potencjał istotny dla bezpieczeństwa.
Właśnie z tego powodu lepiej myśleć o funkcji niż o samym kolorze. Gdy na etapie remontu wiem, który przewód jest fazowy, mogę sensownie dobrać osprzęt, oprawę, łącznik albo zabezpieczenie. To prowadzi od razu do pytania, jak dziś powinny wyglądać kolory w nowych instalacjach.
Jakie kolory obowiązują dziś w Polsce
W nowych instalacjach i nowych przewodach stosuje się układ zgodny z normą PN-HD 308 S2:2007 oraz zasadami identyfikacji z IEC 60445. To ważne, bo od lat w Europie dąży się do jednego, czytelnego standardu: niebieski dla neutralnego, żółto-zielony dla ochronnego, a fazy w odcieniach brązu, czerni i szarości.

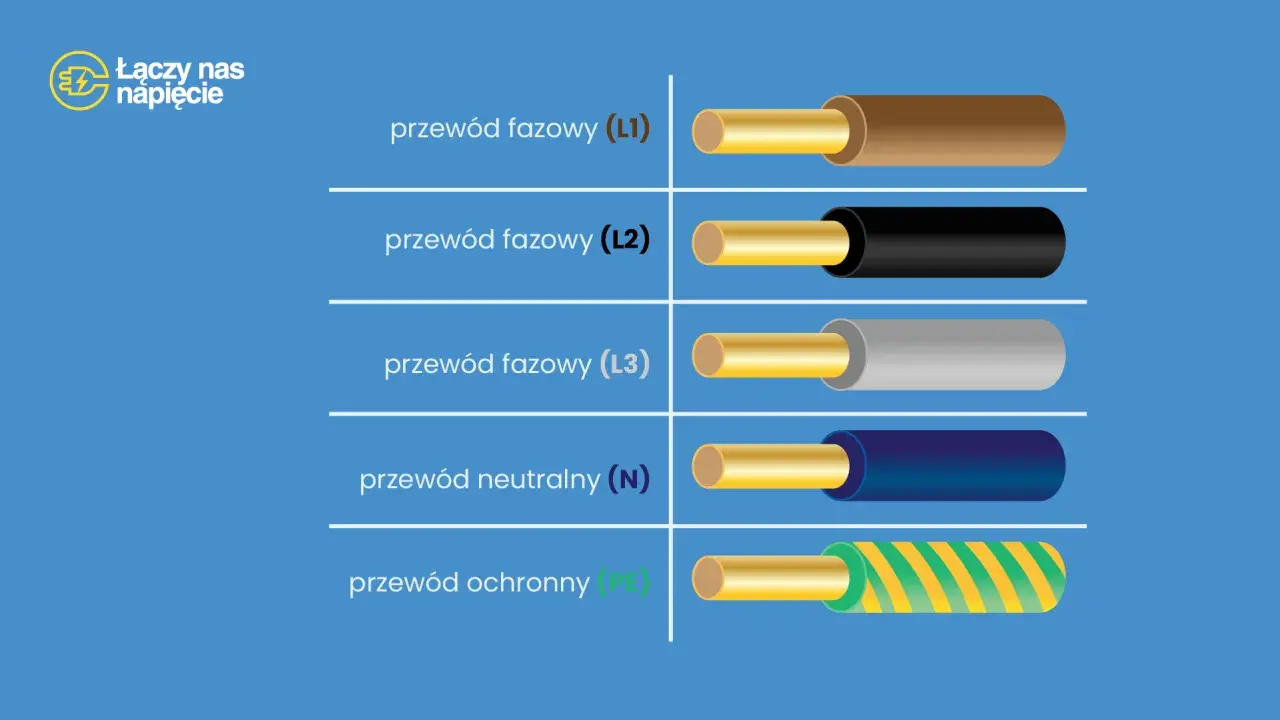

| Funkcja przewodu | Oznaczenie | Kolor najczęściej spotykany | Co to oznacza w praktyce |
|---|---|---|---|
| Faza w obwodzie jednofazowym | L | Brązowy | Przewód czynny w typowym obwodzie 230 V |
| Pierwsza faza | L1 | Brązowy | Początek układu trójfazowego |
| Druga faza | L2 | Czarny | Druga żyła czynna w instalacji 3-fazowej |
| Trzecia faza | L3 | Szary | Trzecia żyła czynna w instalacji 3-fazowej |
| Neutralny | N | Niebieski | Przewód powrotny dla prądu roboczego |
| Ochronny | PE | Żółto-zielony | Przewód ochronny, związany z bezpieczeństwem porażeniowym |
| Ochronno-neutralny | PEN | Żółto-zielony z niebieskimi końcówkami albo odwrotnie | Rozwiązanie spotykane głównie w starszych układach TN-C |
Ten układ jest prosty, ale bardzo konsekwentny. Niebieskiego nie traktuję jako fazy, a żółto-zielonego nie używam do żadnej innej funkcji niż ochronna. Jeśli przy remoncie widzę coś odwrotnego, od razu zakładam, że instalacja wymaga weryfikacji, a nie „intuicyjnego” podłączenia.
Skoro kolory są tak uporządkowane, warto przejść do symboli, bo to one najlepiej porządkują schematy, rozdzielnice i opisy zacisków.
Jak czytać symbole L, N, PE i PEN na schematach
Kolory pomagają w terenie, ale na schemacie liczą się litery. L oznacza przewód fazowy, N przewód neutralny, PE przewód ochronny, a PEN połączenie funkcji ochronnej i neutralnej w starszych układach TN-C. W trójfazie do L dochodzą oznaczenia L1, L2 i L3, które porządkują kolejność faz i ułatwiają poprawne podłączenie urządzeń.
| Symbol | Znaczenie | Gdzie najczęściej go widzę | Na co zwracam uwagę |
|---|---|---|---|
| L | Przewód fazowy | Gniazda, łączniki, schematy instalacji | To przewód czynny, więc nie mylę go z neutralnym |
| L1, L2, L3 | Kolejne fazy w układzie trójfazowym | Rozdzielnice, zasilanie urządzeń 400 V | Liczy się kolejność i zgodność z dokumentacją |
| N | Przewód neutralny | Rozdzielnice, oprawy oświetleniowe, gniazda | To nie jest przewód ochronny |
| PE | Przewód ochronny | Gniazda z bolcem, obudowy urządzeń, szyny ochronne | Ma chronić użytkownika, nie prowadzić prądu roboczego |
| PEN | Przewód ochronno-neutralny | Starsze piony i stare układy zasilania | Wymaga szczególnej ostrożności, bo łączy dwie funkcje |
| ⏚ | Symbol uziemienia / ochrony | Zaciski ochronne, dokumentacja techniczna | Nie utożsamiam go z przewodem neutralnym |
Na papierze wszystko wygląda klarownie, ale w budynkach z lat 60., 70. czy 80. kolor przewodu i jego funkcja nie zawsze idą w parze. To właśnie tam najłatwiej o pomyłkę, więc warto wiedzieć, kiedy sam kolor przestaje być wiarygodny.
Dlaczego sam kolor bywa zdradliwy w starszych mieszkaniach
W starszych mieszkaniach i domach kolor nie zawsze jest dobrym drogowskazem. Instalacja mogła być przerabiana kilka razy, jedna żyła mogła dostać inną funkcję, a część obwodów mogła zostać dobudowana bez pełnej dokumentacji. Do tego dochodzą układy TN-C, w których przewód PEN pełnił funkcję ochronną i neutralną jednocześnie, więc dzisiejsze odczytywanie barw według współczesnego standardu może prowadzić do błędu.
Ja w takich sytuacjach nigdy nie zakładam, że niebieski jest na pewno neutralny, a brązowy na pewno fazowy. Zdarza się, że w obwodzie oświetleniowym przewód fazowy wraca z łącznika, a przy samej oprawie wygląda już inaczej niż w puszce. Zdarza się też, że dawny kolor ma po latach zupełnie inną historię niż obecna funkcja żyły.
- Kolor mógł zostać nadpisany przez późniejszą przeróbkę.
- W puszce mogło dojść do przełączenia przewodów bez opisu.
- W starszych układach PEN nie zachowuje się jak zwykły N.
- Przy modernizacji częściowej nowy standard może mieszać się ze starym.
- Sam wygląd izolacji nie daje pewności, jeśli brakuje dokumentacji.
To ważne zwłaszcza przy remoncie kuchni, łazienki czy salonu, kiedy wymieniasz lampy, gniazda albo inteligentny osprzęt. Estetyka wnętrza może być dopracowana, ale jeśli przewody są błędnie zidentyfikowane, problem wraca szybciej niż jakikolwiek detal wykończenia. Następny krok to nie zgadywanie, tylko sprawdzenie.
Jak bezpiecznie potwierdzam, która żyła jest fazowa
Do potwierdzenia fazy nie używam samej neonówki ani samych domysłów. Najbardziej sensownym minimum jest dwubiegunowy próbnik napięcia albo dobrze użyty multimetr, bo dają znacznie pewniejszy wynik niż szybkie „świeci, więc jest faza”. W obwodach domowych to szczególnie ważne, bo błędny odczyt może się skończyć uszkodzeniem osprzętu albo groźnym porażeniem.
- Traktuję kolor jako wskazówkę, nie jako dowód.
- Sprawdzam oznaczenia na schemacie, w rozdzielnicy i na zaciskach urządzenia.
- Do pomiaru używam narzędzia przeznaczonego do potwierdzania obecności napięcia.
- Przy trójfazie weryfikuję też L1, L2 i L3, jeśli urządzenie tego wymaga.
- Jeśli oznaczenia nie zgadzają się z rzeczywistością, przerywam pracę i poprawiam opis instalacji.
Ja dodatkowo zwracam uwagę na to, gdzie dokładnie wykonuję pomiar. W oprawie oświetleniowej, w puszce łącznika i w rozdzielnicy przewód może pełnić różną rolę, mimo że wizualnie wygląda podobnie. Dlatego przy pracach remontowych nie warto ufać jednemu punktowi kontrolnemu, tylko sprawdzić cały obwód od źródła do odbiornika.
Jeżeli nie masz pewności, nie wchodź w zgadywanie. W praktyce lepiej zatrzymać się na etapie sprawdzenia niż poprawiać później źle podłączony łącznik, gniazdo albo oprawę z zabudowy meblowej. To właśnie tu najczęściej wychodzą na jaw najgorsze skróty montażowe.
Najczęstsze błędy przy modernizacji osprzętu i oświetlenia
Przy modernizacji instalacji błędy zwykle nie wynikają z braku sprzętu, tylko z pośpiechu. Najczęściej widzę cztery powtarzalne potknięcia: ktoś ufa wyłącznie kolorowi, ktoś używa żółto-zielonego albo niebieskiego przewodu do innej funkcji, ktoś nie opisuje żył po przeróbce, a ktoś zakłada, że nowy osprzęt „sam się dopasuje” do starej instalacji. Niestety tak to nie działa.
- Zamiana przewodu neutralnego z fazowym przy montażu lampy lub łącznika.
- Wykorzystanie żółto-zielonego przewodu jako roboczego, co jest po prostu błędne.
- Brak ponownego oznaczenia żyły po zmianie jej funkcji.
- Mieszanie starego układu z nowym bez sprawdzenia dokumentacji.
- Ignorowanie faktu, że urządzenia smart i LED bywają bardziej wrażliwe na poprawne L i N niż zwykły osprzęt.
Właśnie przy listwach LED, inteligentnych łącznikach i nowoczesnych oprawach te pomyłki wychodzą najszybciej. Estetyka wnętrza może być dopracowana, ale elektronika nie wybacza przypadkowego podłączenia. Jeśli coś nie zgadza się z opisem, lepiej poprawić to od razu niż zamykać ścianę i liczyć, że „będzie dobrze”.
Co warto zapamiętać, zanim zamkniesz puszkę i osprzęt
Najprościej zapamiętać cztery reguły: brązowy, czarny i szary służą do faz, niebieski jest dla N, żółto-zielony dla PE, a PEN wymaga osobnego traktowania. To wystarcza, żeby nie pomylić podstawowego układu podczas remontu i szybciej zorientować się, czy instalacja jest nowa, stara czy częściowo przerobiona.
Ja przy każdym remoncie robię jeszcze jedną rzecz, która oszczędza mnóstwo czasu: fotografuję przewody przed rozłączeniem i zapisuję ich funkcje w notatce albo na szkicu. Taki prosty nawyk bywa ważniejszy niż najładniejsza ramka osprzętu, bo po tygodniu, miesiącu czy roku nikt nie pamięta już, który kabel miał wrócić na L, a który na N.
Jeśli planujesz odświeżenie wnętrza, wymianę lampy albo większy remont instalacji, potraktuj kolory i symbole jako część projektu, a nie techniczny dodatek. Dobrze opisana instalacja jest po prostu bezpieczniejsza, wygodniejsza w serwisie i mniej kłopotliwa, gdy po latach wrócisz do tego samego miejsca.
