Symbole na liczniku energii elektrycznej potrafią wyglądać groźnie, ale w praktyce najczęściej mówią tylko o fazie, kierunku przepływu energii, aktywnej taryfie albo stanie urządzenia. Ja patrzę na nie w kolejności: najpierw status pracy licznika, potem kody OBIS, a dopiero na końcu same wskazania. Dzięki temu łatwo odróżnić normalny komunikat od sygnału, że coś naprawdę wymaga reakcji.
Najważniejsze informacje w skrócie
- Najpierw odróżnij ikony stanu od kodów OBIS - to nie to samo i nie wszystkie znaczą awarię.
- Oznaczenia L1, L2 i L3 pokazują obecność faz, a ich miganie lub znikanie może wskazywać na problem z zasilaniem.
- Strzałki i symbole +A / -A mówią o kierunku przepływu energii, czyli poborze albo oddawaniu do sieci.
- Wskazania 1.8.0, 1.8.1, 1.8.2 i 2.8.x najczęściej opisują pobór oraz oddanie energii w różnych strefach.
- Migająca dioda zwykle oznacza impuls pomiarowy, a nie usterkę.
- Alarm, ikonka pola magnetycznego lub komunikat o ingerencji to już sygnał, którego nie warto ignorować.

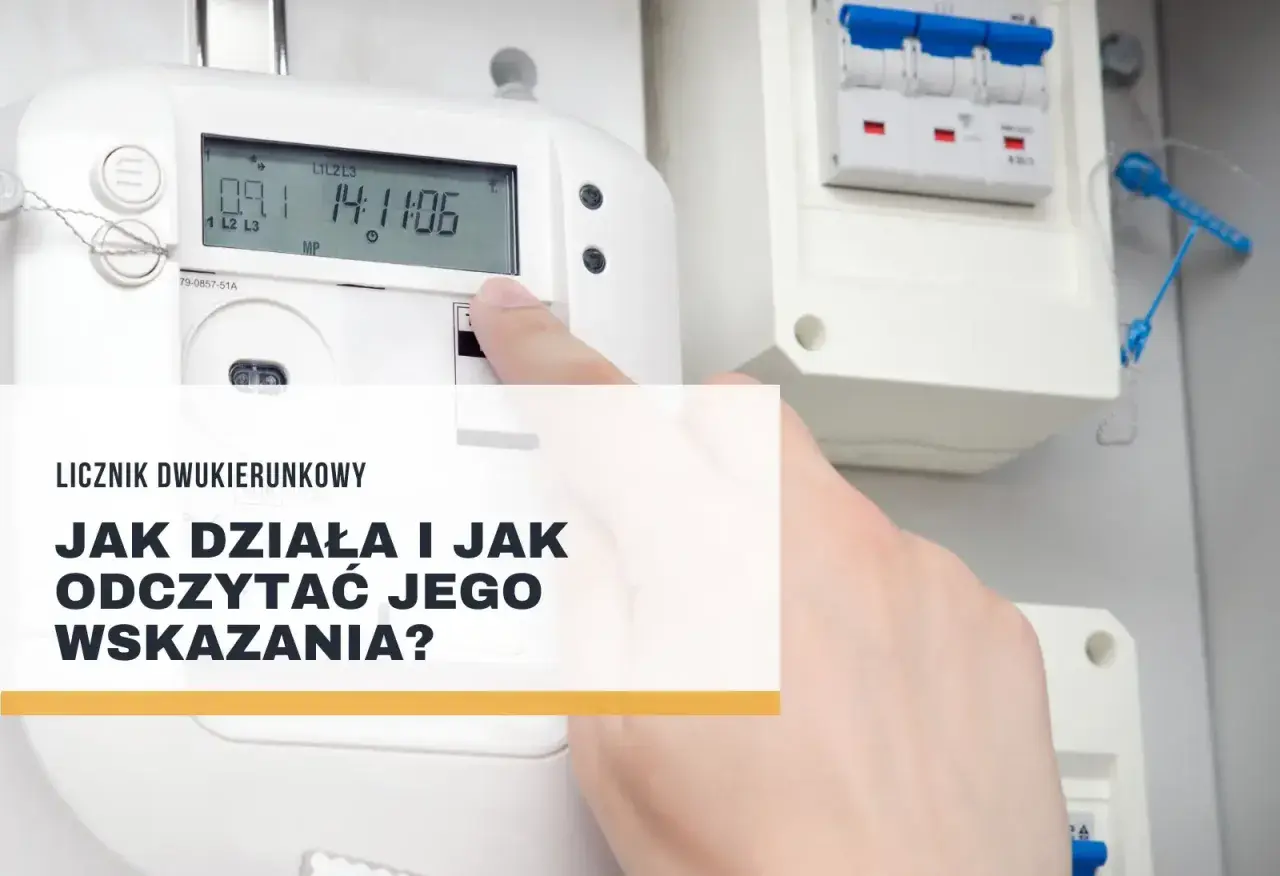

Jak czytać wyświetlacz bez zgadywania
W nowoczesnych licznikach ekran przewija się cyklicznie, więc jedna wartość po drugiej pokazuje dane techniczne, czas, datę, taryfę i rejestry zużycia. Najlepiej patrzeć nie tylko na cyfrę, ale też na kod obok niej oraz jednostkę: kWh, kW, kvarh albo datę i godzinę. To ważne, bo sam wygląd ekranu bywa mylący - ten sam licznik może wyświetlić informację informacyjną, rozliczeniową albo ostrzegawczą.
Ja zawsze zaczynam od sprawdzenia, czy ekran pokazuje numer licznika, bieżący czas i aktywną taryfę. Dopiero potem zapisuję wartości zużycia. Jeśli urządzenie ma przycisk przewijania, korzystam z niego ostrożnie i nie zakładam, że pierwszy widoczny ekran to najważniejszy odczyt. W wielu modelach dane zmieniają się automatycznie, a część parametrów pojawia się tylko na chwilę.
W praktyce najważniejsza zasada brzmi: nie oceniaj znaczenia po samym symbolu graficznym. Ten sam znak może wyglądać trochę inaczej u różnych producentów, ale logika odczytu pozostaje podobna. Właśnie dlatego warto najpierw uporządkować typowe oznaczenia, a dopiero potem przejść do konkretnych kodów i sytuacji, które budzą wątpliwości.
Najczęstsze symbole i co zwykle oznaczają
Na większości liczników spotkasz kilka powtarzalnych ikon. Nie są one ozdobą - każda pełni konkretną funkcję i pomaga odczytać stan instalacji bez zdejmowania obudowy.
| Symbol lub skrót | Najczęstsze znaczenie | Kiedy jest normalny | Kiedy zwrócić uwagę |
|---|---|---|---|
| L1, L2, L3 | Obecność poszczególnych faz w liczniku trójfazowym | Gdy wszystkie fazy świecą stabilnie | Gdy jedna z faz znika albo wszystkie migają |
| Strzałka, +A, -A | Kierunek przepływu energii czynnej: pobór albo oddanie | Gdy odpowiada realnej pracy instalacji | Gdy pojawia się odwrotnie niż oczekujesz, zwłaszcza po montażu PV |
| Migająca dioda LED | Impulsy pomiarowe proporcjonalne do mocy chwilowej | Gdy odbiorniki pracują i dioda rytmicznie pulsuje | Gdy świeci stale bez obciążenia albo zachowuje się nienaturalnie |
| Ikona taryfy, T1/T2, A/B | Aktywna strefa rozliczeniowa | Gdy pokazuje aktualnie używaną strefę | Gdy liczysz koszty, a patrzysz na niewłaściwy wariant strefy |
| Wykrzyknik, trójkąt, alarm | Ostrzeżenie lub zdarzenie rejestrowane przez licznik | Raczej nie powinien się pojawiać bez powodu | Gdy komunikat utrzymuje się po restarcie zasilania lub wraca regularnie |
| Ikona komunikacji | Łączność z systemem zdalnego odczytu | Gdy licznik wysyła lub odbiera dane | Gdy stale brak łączności, a operator zgłasza problem z odczytem |
Najbardziej mylący bywa zestaw L1-L3. W liczniku trójfazowym stabilne świecenie zwykle oznacza, że fazy są obecne i w poprawnej kolejności. Jeżeli jedna faza znika, licznik nie zawsze jest uszkodzony - czasem to efekt wyłączenia zabezpieczenia, awarii w sieci albo problemu po stronie instalacji. Z kolei miganie faz może wskazywać odwróconą kolejność, co w praktyce warto zgłosić do elektryka lub operatora, zwłaszcza jeśli sytuacja nie jest jednorazowa.
Drugi ważny element to dioda impulsowa. W wielu licznikach jej miganie oznacza po prostu, że urządzenie zlicza energię i „widzi” obciążenie. To bardzo przydatny wskaźnik, bo pozwala ocenić, czy w domu rzeczywiście coś pobiera prąd. Nie interpretuję więc samego migania jako problemu - dopiero brak spójności z pracą instalacji powinien zapalić czerwoną lampkę.
Warto też pamiętać, że ikony potrafią się różnić między producentami. To, co na jednym modelu wygląda jak zwykła strzałka, na innym może być częścią bardziej rozbudowanego oznaczenia. Dlatego przy podejrzanym komunikacie zawsze przechodzę z poziomu „jak wygląda” na poziom „co pokazuje kod i jaka jest sytuacja w instalacji”. I właśnie tu wchodzą kody OBIS, które porządkują cały odczyt.

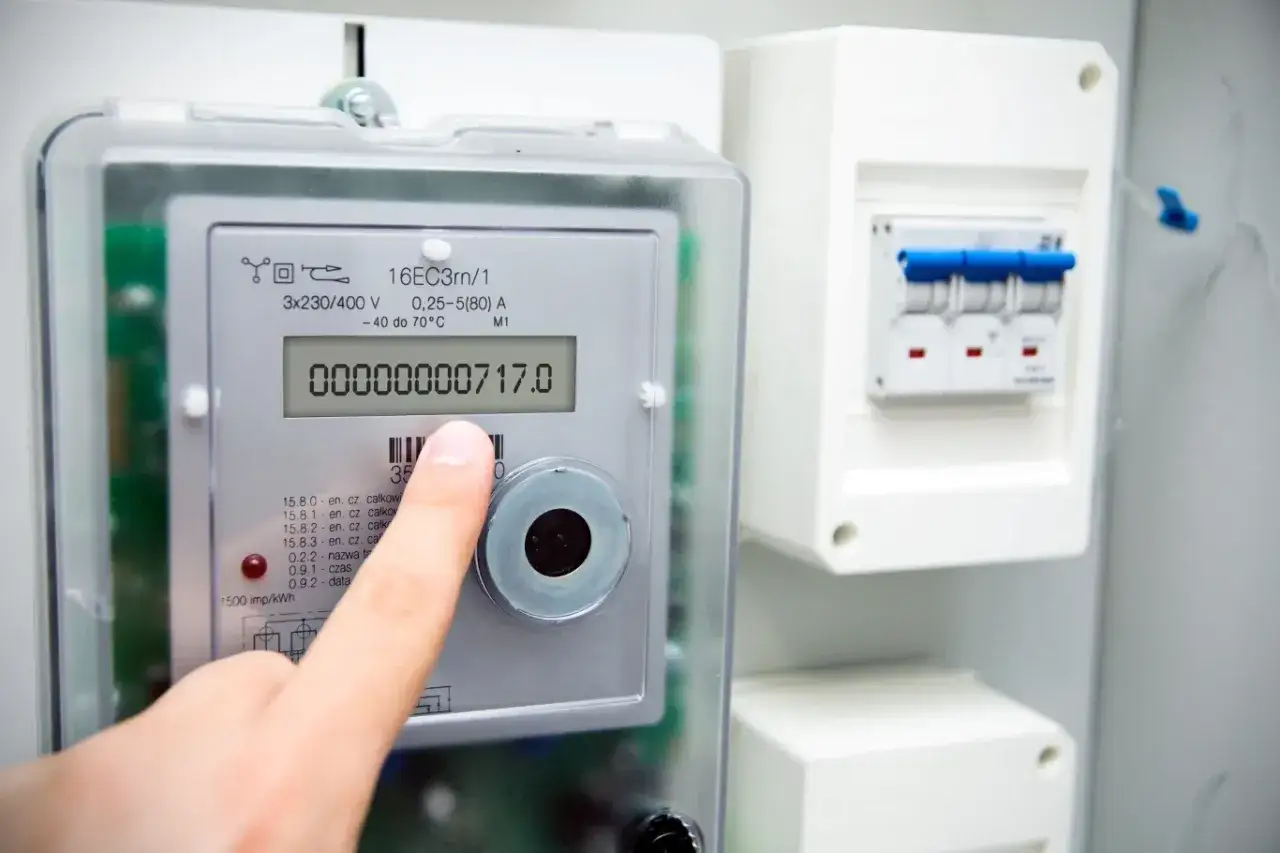

Kody OBIS i strefy taryfowe, czyli co naprawdę mówi licznik
OBIS to standard opisu danych na liczniku. W praktyce zamiast zgadywać, co oznacza dana wartość, odczytujesz gotowy kod i od razu wiesz, czy patrzysz na pobór, oddanie, czas, datę albo aktywną taryfę. To bardzo ułatwia życie, bo wyświetlacz nie pokazuje jedynie „liczb”, ale konkretne rejestry pomiarowe.
| Kod | Znaczenie | Jak go czytam |
|---|---|---|
| 1.8.0 | Łączna energia czynna pobrana z sieci | Najważniejszy odczyt dla większości gospodarstw domowych |
| 1.8.1 | Energia pobrana w pierwszej strefie | Przy taryfie jednostrefowej bywa pokazywana razem z 1.8.0 albo zamiast niej, zależnie od modelu |
| 1.8.2 | Energia pobrana w drugiej strefie | Przy taryfach dwustrefowych pomaga sprawdzić, ile zużyłem w tańszej strefie |
| 2.8.0 | Łączna energia czynna oddana do sieci | Kluczowy odczyt u prosumenta |
| 2.8.1, 2.8.2 | Energia oddana w poszczególnych strefach | Przydaje się, gdy rozliczenie zależy od stref lub profilu pracy instalacji PV |
| 0.9.1, 0.9.2 | Aktualny czas i data | Pomagają sprawdzić, czy licznik pokazuje właściwy moment odczytu |
| 0.2.2 | Nazwa aktywnej taryfy | Przydaje się, gdy chcesz sprawdzić, w jakiej strefie licznik właśnie rejestruje energię |
| C.1.0 | Numer seryjny licznika | Pomaga porównać odczyt z dokumentami lub zgłoszeniem do operatora |
Jeśli masz instalację fotowoltaiczną, szczególnie pilnuję kodów 2.8.x, bo one pokazują energię oddaną do sieci. To ważne nie tylko przy rozliczeniu, ale też przy zrozumieniu, jak pracuje cała instalacja w domu. W praktyce ten sam licznik może jednocześnie zliczać pobór z sieci i oddawanie nadwyżek, więc patrzenie tylko na jeden rejestr daje niepełny obraz.
W licznikach z taryfą wielostrefową najłatwiej popełnić błąd przez pomylenie strefy z całkowitym zużyciem. Ja zawsze sprawdzam, czy odczyt dotyczy sumy, czy tylko jednej strefy. Przy taryfie jednostrefowej najczęściej wystarczy 1.8.0, ale w tańszych godzinach naprawdę liczy się już podział na 1.8.1 i 1.8.2. To właśnie tam widać, czy oszczędzanie energii w określonych godzinach ma sens.
Jeżeli na wyświetlaczu pojawiają się też kody związane z energią bierną, na przykład z grup 5.8.x do 8.8.x, nie traktuję ich automatycznie jako usterki. Dla większości mieszkań to informacja poboczna, ale w większych instalacjach albo przy bardziej rozbudowanych odbiornikach może mieć znaczenie rozliczeniowe lub diagnostyczne. Z tego przechodzę już płynnie do sytuacji, w których licznik nie tylko pokazuje dane, ale wręcz ostrzega, że coś w instalacji poszło nie tak.
Kiedy symbol miga, znika albo sygnalizuje problem
Najbardziej praktyczna część odczytu zaczyna się wtedy, gdy licznik nie pokazuje „normalnego” ekranu. Miganie, znikanie ikony albo alarm to nie jest jeszcze powód do paniki, ale warto od razu rozpoznać, czy chodzi o zwykły stan pracy, czy o sygnał techniczny.
- Jeśli znika L1, L2 albo L3, licznik zwykle nie widzi danej fazy lub napięcie jest zbyt niskie.
- Jeśli symbole faz migają jednocześnie, możliwa jest odwrócona kolejność faz w instalacji trójfazowej.
- Jeśli strzałka przepływu energii wskazuje oddawanie, a nie masz fotowoltaiki, sprawdzam instalację i kierunek podłączenia, bo to już nie wygląda jak zwykły ekran informacyjny.
- Jeśli pojawia się symbol ingerencji, pola magnetycznego albo otwarcia obudowy, traktuję to jako komunikat alarmowy, a nie kosmetykę wyświetlacza.
- Jeśli po zaniku zasilania ekran wraca do pracy, ale nadal pokazuje ostrzeżenie, zapisuję kod i godzinę zamiast czekać, aż „sam zniknie”.
Warto rozróżnić dwa przypadki. Pierwszy to sytuacja, w której licznik tylko informuje o stanie sieci, na przykład o braku jednej fazy po awarii lub pracach technicznych. Drugi to komunikat o zdarzeniu naruszającym normalną pracę urządzenia, jak ingerencja magnetyczna, zdjęcie pokrywy albo próba obejścia zabezpieczeń. Tych sygnałów nie ignoruję, nawet jeśli sam licznik nadal działa.
Przy instalacjach jednofazowych problem bywa prostszy, ale też łatwiej go przeoczyć. Gdy zniknie zasilanie części gniazdek albo oświetlenia, licznik może pokazywać tylko brak napięcia, a nie pełny błąd. Wtedy pierwsze pytanie brzmi nie „czy licznik się zepsuł”, tylko „czy instalacja ma pełne zasilanie i czy nie zadziałało zabezpieczenie”. Od tego już tylko krok do typowych pomyłek przy samym odczycie.
Najczęstsze błędy przy odczycie i zapisie stanu
W praktyce większość nieporozumień nie wynika z awarii licznika, tylko z błędnego odczytu. To dobra wiadomość, bo problem można naprawić bez nerwów, o ile wie się, czego nie robić.
- Mylenie kW z kWh - pierwsze pokazuje moc, drugie zużycie energii.
- Zapisanie tylko jednego ekranu, mimo że licznik pokazuje kilka rejestrów po kolei.
- Pominięcie strefy taryfowej i porównywanie nie tych wartości, które trzeba.
- Odczytanie energii pobranej zamiast oddanej, zwłaszcza przy fotowoltaice.
- Przyjęcie, że każdy migający symbol oznacza awarię.
- Nieuwzględnienie tego, że licznik pokazuje stan narastający, więc do rozliczenia potrzebny jest też poprzedni odczyt.
Ja szczególnie pilnuję punktu o jednostkach. Dla osoby, która nie zagląda na licznik codziennie, kW i kWh brzmią podobnie, ale znaczą coś zupełnie innego. Moc chwilowa może skoczyć wysoko, a zużycie energii nadal być niewielkie. To dlatego na rachunek wpływa nie jednorazowy pik, tylko suma pracy urządzeń w czasie.
Drugi częsty błąd to patrzenie na licznik jak na jeden wynik, a nie jak na zestaw informacji. Jeśli ekran pokazuje datę, aktywną taryfę, rejestr poboru i rejestr oddania, trzeba wiedzieć, który z nich jest potrzebny w danej chwili. Gdy uporządkuję sobie ten porządek, odczyt staje się prosty. Zostaje tylko jedno: co warto zanotować, żeby później nie wracać do tematu od początku.
Co zapisać, gdy licznik pokazuje coś podejrzanego
Jeśli na liczniku pojawia się nietypowy symbol, robię zrzut zdjęcia albo spisuję cztery rzeczy: kod, godzinę, datę i aktualny stan licznika. To wystarcza, żeby później porównać sytuację z dokumentacją, własnym zużyciem albo zgłoszeniem do operatora. Przy prosumencie dopisuję też, czy chodzi o pobór, czy o oddanie energii, bo bez tego łatwo źle zinterpretować odczyt.
- kod lub ikonę widoczną na ekranie,
- stan z 1.8.0 oraz, jeśli trzeba, z 2.8.0,
- datę i godzinę z licznika,
- informację, czy to licznik jednofazowy, czy trójfazowy,
- krótki opis objawu, na przykład „miga L2”, „znika strzałka” albo „pojawia się alarm”.
Takie notatki są banalne, ale bardzo skuteczne. Gdy później rozmawiam z elektrykiem albo operatorem, nie opieram się na wspomnieniu „coś migało”, tylko na konkretnym kodzie i momencie zdarzenia. To oszczędza czas i często od razu zawęża przyczynę. Jeśli temat dotyczy domu lub mieszkania, z czegoś tak drobnego potrafi powstać naprawdę użyteczna diagnostyka.
Najprostsza reguła, którą warto sobie zapamiętać, jest taka: symbole na liczniku nie służą do straszenia, tylko do porządkowania informacji. Gdy odczytujesz je spokojnie, w kolejności od faz przez kody OBIS po alarmy, licznik przestaje być tajemniczym pudełkiem, a staje się czytelnym narzędziem do kontroli zużycia i pracy instalacji.
