Budujesz dom i na etapie fundamentów ktoś pyta, czy uziemienie będzie wykonane z płaskownika stalowego? Bednarka jest prostym elementem, ale od jej materiału, przekroju i jakości połączeń zależy trwałość uziomu oraz bezpieczeństwo całej instalacji. Opisuję, do czego służy, jak dobrać wymiary 25×4 lub 30×4 mm, gdzie ją prowadzić, ile kosztuje i jak sprawdzić gotowy układ.
Najważniejsze decyzje dotyczą materiału, przekroju i pomiarów
- Najczęstsze wymiary to 25×4 mm oraz 30×4 mm, ale ostateczny dobór wynika z projektu.
- Uziom fundamentowy najlepiej zaplanować przed wylaniem betonu, ponieważ późniejsze poprawki są droższe i trudniejsze.
- Uziom otokowy prowadzi się zwykle wokół budynku, często na głębokości około 0,6 m i w odległości około 1 m od fundamentu.
- Połączenia muszą być trwałe, dostępne do kontroli i zabezpieczone przed korozją.
- Pomiar rezystancji jest ważniejszy niż trzymanie się jednej uniwersalnej wartości, na przykład 10 Ω.
Co robi stalowy płaskownik w instalacji
To stalowa taśma o prostokątnym przekroju, wykorzystywana do wykonywania uziomów, przewodów uziemiających i połączeń wyrównawczych. W instalacji odgromowej pomaga odprowadzić prąd wyładowania do gruntu, a w instalacji elektrycznej łączy metalowe części budynku z układem uziemiającym. Nie jest jednak całym piorunochronem, tylko jednym z jego elementów.
Najczęściej spotyka się wersję ze stali ocynkowanej ogniowo, oznaczaną jako FeZn. Cynk ogranicza korozję, ale nie sprawia, że materiał jest niezniszczalny. Uszkodzona powłoka, źle wykonane spawy, wilgotny grunt o niskim pH albo bezpośrednie połączenie z miedzią mogą przyspieszyć zużycie. Ja zawsze patrzę nie tylko na przekrój, lecz także na warunki gruntowe i kompatybilność materiałów.

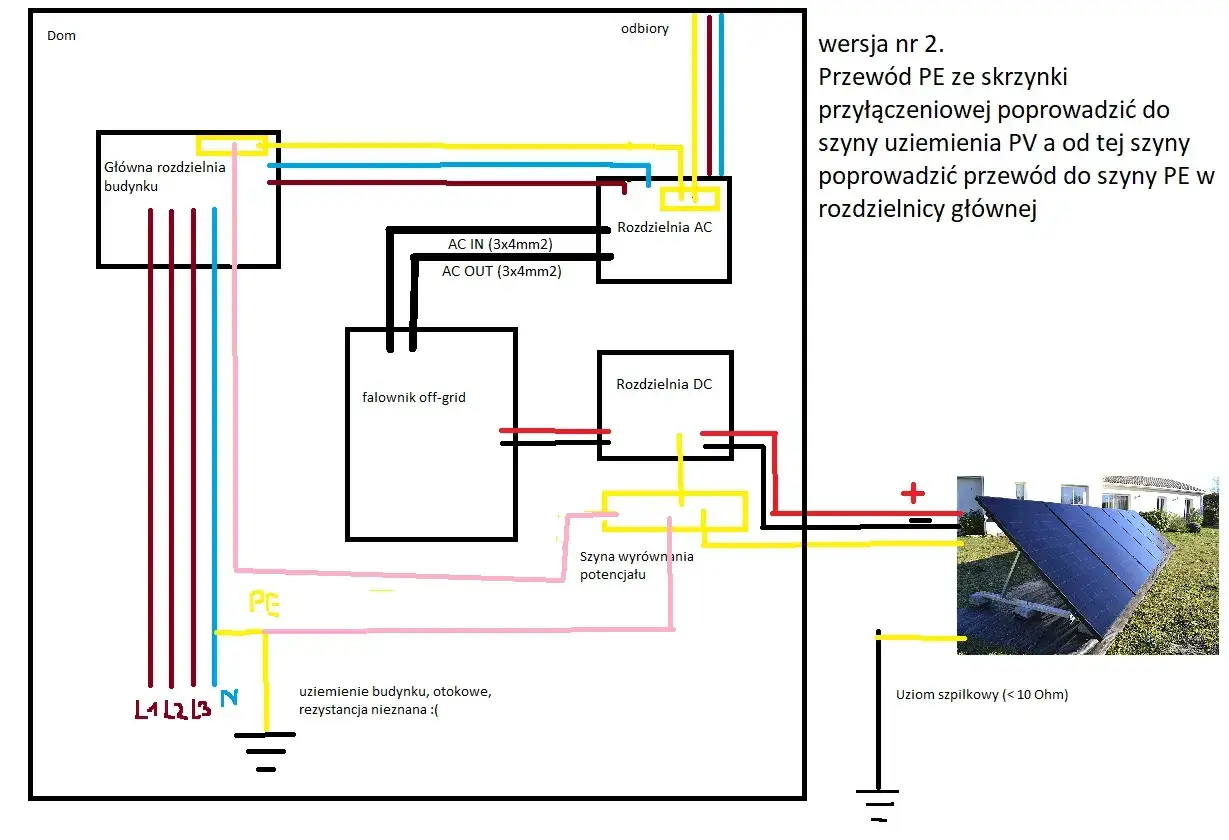

W praktyce ten sam płaskownik może pracować w kilku miejscach:
- jako element uziomu fundamentowego,
- jako uziom otokowy lub kratowy,
- jako przewód łączący uziom ze złączem kontrolnym,
- w połączeniach wyrównawczych instalacji i konstrukcji metalowych,
- w układzie ochrony odgromowej, jeśli przewidziano go w projekcie.
Trzeba rozróżnić uziemienie ochronne od odgromowego. Pierwsze ma ograniczać ryzyko porażenia i zapewniać prawidłowe działanie zabezpieczeń, drugie jest przygotowane na przepływ prądu piorunowego. Oba układy mogą współpracować, ale ich wykonanie powinno wynikać z projektu, a nie z przypadkowego połączenia kilku metalowych elementów.
Wymiary i materiał dobiera się do warunków
W sprzedaży znajduje się wiele wariantów, jednak przy domach jednorodzinnych najczęściej pojawiają się przekroje 25×4 mm i 30×4 mm. Większy wymiar nie zawsze automatycznie oznacza lepszą instalację. Liczą się także długość uziomu, rezystywność gruntu, liczba połączeń, sposób ochrony przed korozją oraz wymagania systemu odgromowego.
| Wymiar | Przekrój | Masa około | Typowe zastosowanie |
|---|---|---|---|
| 25×3 mm | 75 mm² | 0,59 kg/m | lżejsze połączenia i mniejsze układy, jeśli dopuszcza je projekt |
| 25×4 mm | 100 mm² | 0,79 kg/m | częsty wybór do prostych uziomów domowych |
| 30×4 mm | 120 mm² | 0,96 kg/m | uziomy otokowe, fundamentowe i rozbudowane instalacje |
| 40×4 mm | 160 mm² | 1,29 kg/m | większe obiekty lub układy o wyższych wymaganiach |
| 50×4 mm | 200 mm² | 1,60 kg/m | obiekty przemysłowe i rozdzielnie, zgodnie z dokumentacją |
Dane dotyczące masy mogą się nieznacznie różnić zależnie od tolerancji stali i grubości cynku. Dla orientacji krążek 25 kg ma około 31 m płaskownika 25×4 mm albo około 26 m wersji 30×4 mm. To przydatne przy zamawianiu materiału, bo sama długość krążka często nie jest podawana wprost.
Ocynkowana, nierdzewna czy miedziana
Stal ocynkowana ogniowo jest zwykle najbardziej rozsądnym wyborem pod względem ceny i dostępności. Do typowego gruntu i standardowego domu sprawdza się dobrze, pod warunkiem że cięte końce, spawy i złącza zostaną zabezpieczone. W terenie przemysłowym, nadmorskim albo przy gruncie agresywnym rozważyłbym stal nierdzewną, najczęściej w odpowiedniej klasie kwasoodpornej.
Taśma miedziana może mieć sens w szczególnych projektach, ale nie powinna być łączona przypadkowo ze stalą ocynkowaną. Kontakt różnych metali w wilgotnym środowisku może wywołać korozję elektrochemiczną. Najbezpieczniej trzymać się jednego systemu materiałowego i stosować złącza dopuszczone przez producenta.
Wymagania dla przewodów i uziomów będących częścią urządzenia piorunochronnego opisuje norma PN-EN IEC 62561-2, a zasady projektowania ochrony odgromowej wynikają z serii PN-EN IEC 62305. W 2026 roku szczególnie ważne jest sprawdzenie, czy dokumentacja nie odwołuje się do starszej wersji normy, ponieważ część wymagań została zaktualizowana.
Fundament, otok czy uziom pionowy
Najlepszy wariant zależy przede wszystkim od momentu, w którym planujesz instalację. Przy nowym budynku decyzja powinna zapaść przed rozpoczęciem robót fundamentowych. Przy istniejącym domu zwykle pozostaje uziom otokowy, pionowe pręty albo połączenie obu rozwiązań.
Uziom fundamentowy
Płaskownik układa się w fundamencie lub w jego ławach i łączy z instalacją odprowadzającą. Beton zapewnia dobrą ochronę mechaniczną i zwykle korzystne warunki pracy, dlatego uziom fundamentowy jest bardzo praktyczny przy nowym domu. Trzeba jednak wykonać go przed zalaniem konstrukcji i zadbać o wyprowadzenie przewodów w zaplanowanych miejscach.
Typowym błędem jest pozostawienie jednego przypadkowego wyprowadzenia przy ścianie. Później może się okazać, że złącze kontrolne koliduje z ociepleniem, tarasem albo opaską wokół budynku. Ja zalecam ustalić lokalizację wyprowadzeń razem z projektem elewacji i instalacji elektrycznej.
Uziom otokowy
Uziom otokowy prowadzi się wokół budynku w gruncie. W wielu projektach spotyka się ułożenie na głębokości około 0,6 m i około 1 m od zewnętrznej krawędzi fundamentów, ale te wartości nie zastępują projektu. Taśma nie powinna leżeć bezpośrednio na ostrym gruzie, kamieniach ani odpadach budowlanych, ponieważ uszkodzenia mechaniczne i wilgoć skracają jej trwałość.
To rozwiązanie dobrze sprawdza się przy modernizacji, lecz wymaga wykopu, odpowiednich złączy oraz zabezpieczenia miejsc wyprowadzenia nad ziemię. Jeśli wynik pomiaru jest niezadowalający, można dołączyć uziomy pionowe. Nie robiłbym tego jednak na ślepo, bez sprawdzenia, czy problemem rzeczywiście jest długość uziomu, a nie wadliwe połączenie.
Przeczytaj również: Jak naprawić cieknący kran jednouchwytowy i uniknąć kosztownych szkód
Uziomy pionowe jako uzupełnienie
Pręty lub szpilki uziemiające zwiększają kontakt układu z głębszymi, często bardziej wilgotnymi warstwami gruntu. Przydają się na działkach z suchą, piaszczystą ziemią albo tam, gdzie nie ma miejsca na pełny otok. Ich liczba i długość zależą od pomiarów oraz warunków geologicznych.
Ważne rozróżnienie brzmi tak: dodatkowa szpilka nie naprawi skorodowanego zacisku ani przerwanego przewodu. Najpierw sprawdziłbym ciągłość całego układu, a dopiero potem zwiększał jego długość.
Jak wykonać połączenia i nie skrócić życia instalacji
Sam materiał jest tani w porównaniu z kosztem późniejszego odkopywania fundamentu. Najwięcej problemów powodują zwykle złe połączenia, brak ochrony antykorozyjnej i brak dostępu do kontroli. Dlatego montaż warto zaplanować w kilku prostych krokach.
- Ustal przebieg uziomu i miejsca wyprowadzenia na podstawie projektu.
- Dobierz złącza do materiału oraz wymiaru taśmy.
- Wykonaj połączenia przez spawanie albo za pomocą certyfikowanych zacisków przeznaczonych do gruntu.
- Zabezpiecz przecięte końce, spawy i miejsca uszkodzonego ocynku powłoką antykorozyjną.
- Umieść złącza kontrolne w miejscach dostępnych do pomiaru.
- Przed zasypaniem lub zalaniem wykonaj dokumentację zdjęciową przebiegu instalacji.
- Po zakończeniu prac sprawdź ciągłość i zmierz rezystancję uziemienia.
Przy połączeniach nad ziemią stosuje się zwykle uchwyty ocynkowane albo nierdzewne. W gruncie liczy się szczelność, odporność mechaniczna i ochrona przed wodą. Nie polecałbym skręcania taśmy zwykłą śrubą, owinięcia jej drutem ani zakopywania połączenia, którego później nie da się skontrolować.
Przewód wyprowadzony z ziemi powinien być chroniony przed przypadkowym uderzeniem, na przykład rurą osłonową. Złącze kontrolne warto umieścić tak, aby nie zostało zasłonięte przez tynk, kostkę brukową lub zabudowę tarasu. To drobiazg na etapie budowy, ale bardzo duże ułatwienie podczas późniejszego przeglądu.
Nie próbowałbym też łączyć stali ocynkowanej z miedzią bez odpowiedniego elementu przejściowego. W wilgotnym środowisku taki detal może stać się najsłabszym punktem całej instalacji, nawet jeśli sama taśma ma prawidłowy przekrój.
Ile kosztuje materiał i gdzie nie warto oszczędzać
Cena zależy od wymiaru, rodzaju powłoki, masy krążka, producenta i transportu. W aktualnych ofertach detalicznych krążek o masie 25 kg kosztuje orientacyjnie około 220-350 zł brutto. Przy większych ilościach cena za kilogram może spaść do około 9-12 zł, ale do tego trzeba doliczyć dostawę i osprzęt.
Przy prostym uziomie materiałowym nie jest to duży wydatek, jednak całkowity koszt instalacji obejmuje także złącza, uchwyty, studzienki kontrolne, ewentualne pręty pionowe, wykop, spawanie i pomiary. W modernizowanym budynku robocizna może kosztować więcej niż sam płaskownik, zwłaszcza gdy trzeba rozebrać fragment nawierzchni albo elewacji.
Ja oszczędzałbym na długości trasy tylko wtedy, gdy wynika to z projektu. Nie oszczędzałbym natomiast na złączach, ochronie antykorozyjnej i pomiarze końcowym. Tańszy materiał z pewnego źródła jest rozsądnym wyborem, ale najtańszy przypadkowy zacisk może szybko zniweczyć całą inwestycję.
Nie warto też kupować większego przekroju wyłącznie dla lepszego samopoczucia. Jeśli projekt wymaga 30×4 mm, zastosowanie 50×4 mm nie zastąpi prawidłowego przebiegu, odpowiedniej liczby przewodów odprowadzających ani poprawnych połączeń.
Najważniejsza decyzja zapada przed zalaniem fundamentu
Przy nowym domu najlepiej zaplanować uziemienie razem z fundamentami, instalacją elektryczną i ochroną odgromową. Zostawienie tego na później często oznacza dodatkowy wykop, kompromisy przy elewacji i większy rachunek. Dokumentacja zdjęciowa przed zasypaniem jest bardzo praktyczna, bo po kilku latach pozwala odtworzyć przebieg niewidocznych elementów.
Przy istniejącym budynku nie zakładałbym z góry, że wystarczy jeden pręt wbity przy ścianie. Najpierw trzeba ustalić, czy obiekt ma uziom, sprawdzić ciągłość i wykonać pomiar. Dopiero wynik badania pokazuje, czy potrzebny jest otok, dodatkowe uziomy pionowe albo naprawa konkretnego połączenia.
Dobrze wykonana instalacja nie rzuca się w oczy i właśnie o to chodzi. Jej jakość poznaje się po przemyślanym projekcie, trwałych złączach, ochronie przed korozją oraz protokole pomiarów, a nie po samej szerokości stalowej taśmy.
