Gdy telewizor nagle traci kanały, problemem bywa nie odbiornik, lecz źle dobrana antena tv, niewłaściwy kierunek ustawienia albo zbyt słaby przewód. Wyjaśniam, czym różnią się anteny pokojowe, zewnętrzne, kierunkowe i szerokopasmowe, jak dopasować je do miejsca zamieszkania oraz kiedy wzmacniacz pomaga, a kiedy pogarsza odbiór.
Dobrze dobrany system odbioru zaczyna się od lokalizacji, nie od reklamy produktu
- DVB-T2/HEVC to standard, z którym powinien współpracować telewizor lub dekoder.
- Antena zewnętrzna zwykle zapewnia stabilniejszy odbiór niż model pokojowy.
- Wzmacniacz nie poprawia każdego sygnału i przy zbyt mocnym poziomie może powodować zakłócenia.
- Kierunek nadajnika najlepiej sprawdzić dla konkretnego adresu, na przykład w mapie EmiMaps.
- Przewód koncentryczny, złącza i uziemienie mają równie duże znaczenie jak sama antena.
Jakie rodzaje anten telewizyjnych są dostępne
Najpierw trzeba rozdzielić dwa pojęcia. Telewizja naziemna korzysta z sygnału odbieranego przez antenę, natomiast telewizja satelitarna wymaga anteny parabolicznej, potocznie nazywanej talerzem, i konwertera. W tym poradniku skupiam się przede wszystkim na odbiorze naziemnym DVB-T2 z kodekiem HEVC, czyli standardzie używanym obecnie w Polsce.
Antena pokojowa
To niewielkie rozwiązanie montowane przy telewizorze lub na parapecie. Sprawdza się głównie w mieszkaniu położonym blisko nadajnika, z oknami skierowanymi w jego stronę i bez grubych przeszkód terenowych. W centrum dużego miasta może działać zaskakująco dobrze, ale w domu za grubą ścianą albo na parterze szybko pokaże swoje ograniczenia.
Modele pokojowe często mają wbudowany wzmacniacz. Nie traktowałbym go jako gwarancji lepszego obrazu. Jeśli do anteny dociera słaby lub zniekształcony sygnał, wzmacniacz podniesie również poziom szumu. Efektem może być więcej problemów, a nie mniej.
Antena zewnętrzna kierunkowa
To najczęstszy wybór dla domu jednorodzinnego, działki i miejscowości oddalonej od nadajnika. Elementy anteny są ustawione tak, aby najlepiej odbierać sygnał z określonego kierunku. Dzięki temu konstrukcja zwykle lepiej radzi sobie z zakłóceniami niż prosty model pokojowy.
Jeżeli w pobliżu znajduje się jeden dominujący nadajnik, antena kierunkowa bez wzmacniacza jest często najbardziej rozsądnym rozwiązaniem. Zapewnia dobry kompromis między ceną, odpornością na warunki atmosferyczne i jakością obrazu.

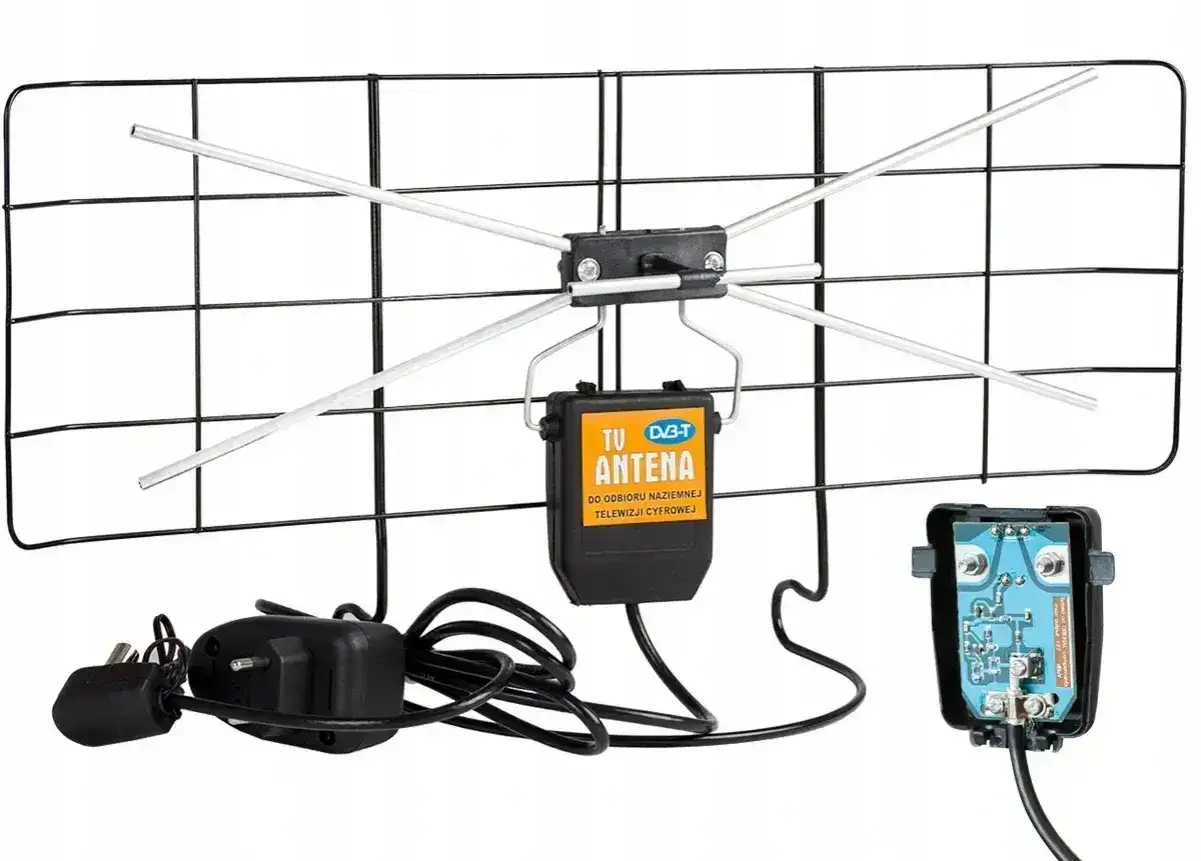

Antena szerokopasmowa i siatkowa
Antena szerokopasmowa odbiera szerszy zakres częstotliwości, dlatego może być praktyczna tam, gdzie sygnały pochodzą z kilku kierunków albo występują różne pasma. Konstrukcja siatkowa jest popularna ze względu na dużą powierzchnię odbiorczą i względną odporność na wiatr.
Nie oznacza to jednak, że każda szerokopasmowa konstrukcja będzie lepsza od kierunkowej. Przy silnych odbiciach i dużej liczbie nadajników może odbierać także niepożądane sygnały. W trudnej lokalizacji liczy się nie sama nazwa typu, ale profil terenu, odległość i kierunek emisji.
Antena combo
Modele combo łączą zwykle zakres UHF, w którym pracuje większość multipleksów, z pasmem VHF wykorzystywanym przez część emisji, między innymi MUX-8. To wygodny wybór, jeśli chcemy odbierać różne multipleksy za pomocą jednej konstrukcji.
| Rodzaj | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|
| Pokojowa | Mieszkanie blisko nadajnika | Duża wrażliwość na ściany i położenie |
| Kierunkowa zewnętrzna | Dom i słabszy sygnał | Wymaga dokładnego ustawienia |
| Szerokopasmowa | Kilka pasm lub mniej oczywista lokalizacja | Może zbierać zakłócenia z wielu kierunków |
| Combo UHF/VHF | Odbiór multipleksów w różnych pasmach | Większa konstrukcja i bardziej wymagający montaż |
Jak dobrać model do miejsca zamieszkania
Zakup zaczynam od sprawdzenia lokalizacji, nie od deklarowanego zysku w decybelach. W mapie EmiMaps można sprawdzić przewidywany zasięg, dostępne multipleksy i kierunek ustawienia względem wybranego adresu. To ważniejsze niż obietnica producenta, że dany model odbiera sygnał z „wielu kilometrów”.
Mieszkanie w mieście
W mieszkaniu na wyższym piętrze, niedaleko nadajnika, najpierw przetestowałbym pasywną antenę pokojową, czyli pozbawioną wzmacniacza. Ustawienie przy oknie i odsunięcie od routera, listwy zasilającej oraz metalowych elementów często daje lepszy efekt niż kupno mocniejszego wzmacniacza.
Na parterze, przy gęstej zabudowie lub w mieszkaniu z oknami od przeciwnej strony, praktyczniejsza może być instalacja na dachu budynku. W bloku nie powinno się samodzielnie montować urządzeń na elewacji. Zwykle właściwą drogą jest wykorzystanie instalacji zbiorczej albo uzgodnienie montażu z administracją.
Dom jednorodzinny

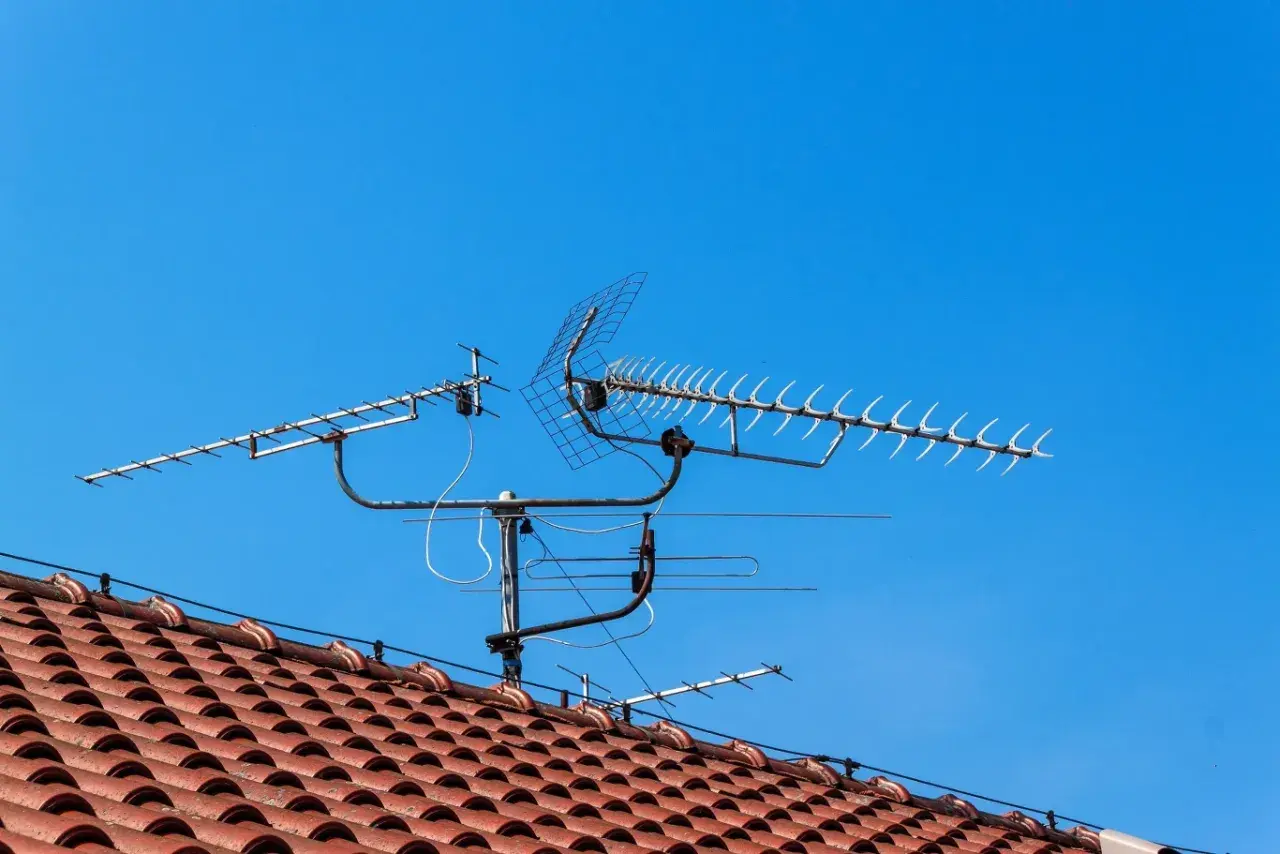

W domu najczęściej wygrywa antena zewnętrzna zamontowana na maszcie, kominie lub specjalnym uchwycie. Powinna znaleźć się możliwie wysoko, ale wysokość sama w sobie nie rozwiąże problemu, jeśli maszt zasłaniają drzewa, wzgórza albo sąsiednie budynki.
Do jednego telewizora wystarczy prosty tor sygnałowy. Przy kilku odbiornikach potrzebny będzie rozgałęźnik, a czasem także wzmacniacz budynkowy. W takim układzie szczególnie ważne są krótkie odcinki dobrego przewodu i szczelne złącza, ponieważ każda dodatkowa gałąź powoduje straty.
Działka, wieś i teren górzysty
W takich miejscach nie kupowałbym sprzętu wyłącznie na podstawie opinii innych osób. Dwa domy oddalone od siebie o kilometr mogą mieć zupełnie różne warunki odbioru. Wzniesienie, las lub dolina potrafią zmienić sytuację bardziej niż sama odległość od nadajnika.
Jeśli mapa pokazuje dobry zasięg, ale odbiór nadal jest niestabilny, przyczyną mogą być odbicia sygnału albo lokalne przesłonięcie. Wtedy pomaga dokładne strojenie, zmiana wysokości masztu lub test anteny kierunkowej. Przy trudnym terenie fachowy pomiar miernikiem bywa tańszy niż kupowanie kolejnych przypadkowych modeli.
Co naprawdę wpływa na jakość odbioru
Obraz cyfrowy nie pogarsza się stopniowo tak jak dawny sygnał analogowy. Przez długi czas wszystko może wyglądać dobrze, a potem pojawiają się zatrzymania obrazu, piksele i komunikat o braku sygnału. Oznacza to, że instalacja ma zbyt mały zapas jakości i niewielka zmiana warunków wystarcza, aby odbiór się załamał.
Największe znaczenie mają cztery elementy:
- poziom i jakość sygnału w danej lokalizacji,
- kierunek oraz wysokość zamontowania anteny,
- jakość przewodu koncentrycznego i złączy,
- prawidłowe dopasowanie wzmacniacza lub symetryzatora.
Zysk anteny a wzmacniacz
Zysk anteny informuje, jak skutecznie konstrukcja odbiera sygnał w określonym paśmie. Wzmacniacz jest osobnym urządzeniem, które zwiększa poziom sygnału już odebranego przez antenę. To ważne rozróżnienie, bo duże wzmocnienie nie zastępuje dobrej lokalizacji.
Wzmacniacz ma sens przy długim przewodzie, kilku odbiornikach albo umiarkowanie słabym, ale czystym sygnale. Nie pomoże, gdy antena jest źle ustawiona, przewód został zalany wodą lub nadajnik zasłania przeszkoda. Przy bardzo silnym sygnale może nawet przesterować odbiornik i pogorszyć odbiór.
Przewód, złącza i zasilanie
Do instalacji telewizyjnej warto użyć przewodu koncentrycznego o impedancji 75 Ω, przeznaczonego do pracy na zewnątrz, jeśli będzie prowadzony poza budynkiem. Tani, stary kabel z uszkodzoną izolacją często jest prawdziwym winowajcą, choć użytkownik obwinia antenę.
Złącza powinny być zaciśnięte lub skręcone bez luźnego ekranu i bez przypadkowego zwarcia żyły z oplotem. Przy antenie aktywnej trzeba jeszcze sprawdzić zasilacz oraz separator napięcia. Brak zasilania wzmacniacza może wyglądać dokładnie tak samo jak awaria odbioru.
Jak poprawnie zamontować i ustawić instalację
Montaż zaczynam od mechaniki. Maszt musi być stabilny, uchwyt dopasowany do podłoża, a wszystkie elementy odporne na korozję. Antena powinna być ustawiona zgodnie z kierunkiem nadajnika, ale nie warto dokręcać jej ostatecznie po pierwszym wskazaniu poziomu sygnału.
- Sprawdź nadajnik i pasma dostępne w lokalizacji.
- Wybierz miejsce z możliwie małą liczbą przeszkód.
- Podłącz przewód bez rozgałęźników i wzmacniaczy na czas pierwszego testu.
- Ustaw antenę, obserwując zarówno siłę, jak i jakość sygnału.
- Przeskanuj kanały i sprawdź każdy multipleks, nie tylko jeden program.
- Dopiero potem zamontuj rozgałęźniki, wzmacniacz i dodatkowe odbiorniki.
W menu telewizora często widać dwa parametry. Siła sygnału mówi, ile sygnału dociera do odbiornika, a jakość pokazuje, czy można go poprawnie odczytać. Przy strojeniu bardziej interesuje mnie jakość, ponieważ wysoka siła przy niskiej jakości może oznaczać zakłócenia lub przesterowanie.
Podczas montażu na dachu trzeba uwzględnić ochronę odgromową i połączenia wyrównawcze zgodnie z wymaganiami budynku. Nie podłączałbym masztu „na oko” do przypadkowego elementu instalacji elektrycznej. W razie wątpliwości tę część powinien wykonać elektryk lub instalator, który zna lokalne zasady bezpieczeństwa.
Najczęstsze błędy, które wyglądają jak awaria telewizora
Zbyt mocny wzmacniacz
To jeden z najczęściej powtarzanych błędów. Użytkownik widzi problemy z obrazem, więc kupuje model o większym wzmocnieniu, choć przyczyną jest zakłócenie, odbicie lub przesterowanie. Zamiast ślepo zwiększać moc, lepiej najpierw sprawdzić odbiór na antenie pasywnej.
Ustawienie „mniej więcej” w stronę nadajnika
Przy silnym sygnale kilka stopni różnicy może nie mieć znaczenia. W trudniejszej lokalizacji już niewielkie odchylenie potrafi obniżyć jakość jednego z multipleksów. Szczególnie zdradliwe są sytuacje, w których większość kanałów działa, a tylko część regularnie zanika.
Rozdzielenie sygnału bez uwzględnienia strat
Każdy rozgałęźnik obniża poziom sygnału. Dodatkowo dochodzą straty na długich przewodach, gniazdach i przejściach przez ściany. Przy dwóch telewizorach instalacja może działać bez dodatkowego zasilania, ale przy większej liczbie punktów trzeba policzyć bilans sygnału, zamiast dokładać przypadkowe elementy.
Przeczytaj również: Łącznik krańcowy – klucz do trwałości rolet i bram?
Brak zgodności odbiornika
Sama antena nie dekoduje standardu telewizyjnego. Telewizor lub zewnętrzny dekoder musi obsługiwać DVB-T2/HEVC. Jeśli urządzenie jest starsze i nie ma takiej funkcji, prawidłowo zamontowana instalacja nie wystarczy.
Jak połączyć techniczną instalację z wyglądem domu
Antena na dachu nie musi psuć wyglądu budynku, ale warto zaplanować ją razem z resztą elewacji i dachu. Najlepiej umieścić maszt w miejscu mniej widocznym od strony ogrodu, zachowując jednocześnie dostęp do nadajnika i bezpieczny odstęp od przeszkód.
W domu z kilkoma telewizorami estetyczniejsze i pewniejsze jest poprowadzenie przewodów w ścianach przed wykończeniem wnętrz. Gniazda RTV można rozmieścić przy planowanych szafkach, a przewody zakończyć w centralnym punkcie technicznym. Dzięki temu późniejsza zmiana telewizora nie wymaga prowadzenia kabli po podłodze.
W bloku lub nowym budynku warto najpierw sprawdzić, czy działa instalacja zbiorcza. Zgodnie z informacjami Emitel nowe budynki wielorodzinne powinny mieć taką instalację, więc montowanie własnej anteny na balkonie może być niepotrzebne albo formalnie problematyczne.
Najrozsądniejszy wybór zależy od zapasu sygnału
Do mieszkania blisko nadajnika wybrałbym prosty model pokojowy, najlepiej bez wzmacniacza. Do większości domów jednorodzinnych pasuje zewnętrzna konstrukcja kierunkowa, a w lokalizacji z kilkoma pasmami warto rozważyć wariant combo UHF/VHF.
Nie kierowałbym się wyłącznie liczbą decybeli na opakowaniu. Stabilny sygnał, dobry przewód i dokładne ustawienie zwykle znaczą więcej niż najbardziej rozbudowana antena z reklamowanym dużym zyskiem.
Jeśli odbiór jest niestabilny mimo poprawnego montażu, najpierw sprawdź mapę nadajników, przewód, zasilanie i jakość sygnału dla każdego multipleksu. Dopiero gdy te elementy są w porządku, warto wymieniać antenę. Taka kolejność oszczędza pieniądze i pozwala zbudować instalację, która działa także wtedy, gdy pogoda nie jest idealna.
