Podłączenie przewodu antenowego w ścianie wygląda niepozornie, ale od kilku drobiazgów zależy, czy telewizor złapie stabilny sygnał i czy gniazdo będzie wyglądało estetycznie po montażu. Poniżej pokazuję, jak podłączyć kabel antenowy do gniazdka ściennego bez zgadywania: od rozpoznania typu gniazda, przez przygotowanie kabla koncentrycznego, aż po najczęstsze błędy, przez które instalacja traci jakość.
Najważniejsze zasady montażu gniazda antenowego
- Najpierw sprawdź, czy masz gniazdo końcowe, przelotowe, RTV czy RTV-SAT, bo od tego zależy cały montaż.
- Kabel koncentryczny powinien mieć dobrze przygotowany koniec: żyła środkowa i ekran nie mogą się ze sobą stykać.
- W instalacjach z gniazdem przelotowym trzeba zachować kierunek wejścia i wyjścia sygnału.
- Do satelity stosuje się zwykle złącze F, a do klasycznego wyjścia telewizyjnego najczęściej IEC.
- Po montażu warto od razu sprawdzić jakość sygnału, zanim na stałe zamkniesz ramkę i posprzątasz ścianę.
Najpierw ustal, z jakim gniazdem masz do czynienia
To jest moment, w którym wiele osób traci czas na niepotrzebne poprawki. W praktyce są dwa różne scenariusze: albo po prostu wpinasz wtyk do gotowego gniazda w ścianie, albo montujesz przewód wewnątrz mechanizmu gniazda. Drugi wariant wymaga już przygotowania kabla, odkręcenia osprzętu i sprawdzenia, czy instalacja jest końcowa czy przelotowa.
Ja zaczynam zawsze od identyfikacji typu osprzętu. Producenci tacy jak Simon czy Ospel opisują bardzo podobny układ montażu, ale drobne różnice w zaciskach potrafią zmienić kolejność pracy. Jeśli w ścianie masz wyjście TV z klasycznym wtykiem, sprawa jest prosta. Jeśli widzisz złącze F albo gniazdo RTV-SAT, trzeba od razu założyć, że chodzi o inną konfigurację niż zwykłe podłączenie telewizora.
| Typ gniazda | Do czego służy | Jak je rozpoznać | Co zwykle podłączasz |
|---|---|---|---|
| Końcowe RTV | Odbiór telewizji naziemnej i radia w punkcie końcowym instalacji | Zazwyczaj jedno wejście przewodu i wyjścia abonenckie | TV lub radio przez odpowiedni wtyk IEC |
| Końcowe RTV-SAT | Telewizja naziemna, radio i satelita w jednym punkcie | Wyjścia TV, R i SAT, często dodatkowe złącze F | Telewizor, radio, dekoder satelitarny |
| Przelotowe | Przenosi sygnał dalej do kolejnego gniazda | Ma wejście i wyjście kabla | Odcinek „do” i „z” następnego punktu |
| Typ F | Najczęściej w instalacjach satelitarnych lub specjalnych | Gwintowane złącze F | Przewód zakończony wtykiem F |
Jeśli pomylisz gniazdo końcowe z przelotowym, instalacja może działać słabo albo wcale. Zaczynanie od tej weryfikacji oszczędza więcej czasu niż jakikolwiek późniejszy „sprytny” trik, dlatego zanim dotkniesz kabla, sprawdź oznaczenia na korpusie gniazda i samą strukturę instalacji.
Dobierz przewód i złącza do konkretnego standardu
W instalacjach antenowych najczęściej pracuje kabel koncentryczny, czyli współosiowy: ma żyłę środkową, warstwę dielektryka i ekran z oplotu. To właśnie ten ekran chroni sygnał przed zakłóceniami, dlatego nie można go traktować jak zwykłego przewodu z dwoma końcówkami. W praktyce standardem jest impedancja 75 Ω, bo taki kabel współpracuje z większością domowych instalacji RTV i SAT.
Przy typowych gniazdach ściennych producenci podają podobne wymagania: kabel 75 Ω, średnica zewnętrzna w okolicach 4,5-8,3 mm i żyła wewnętrzna mniej więcej 0,6-1,2 mm. Często na korpusie gniazda znajdziesz też znacznik przygotowania przewodu, zwykle około 9 mm. Nie traktuję tych liczb jako dekoracji w instrukcji - one naprawdę pomagają uniknąć problemów z zaciskiem i zwarciem oplotu z żyłą.
- Do telewizji naziemnej zwykle wystarcza gniazdo RTV z wyjściem IEC.
- Do instalacji satelitarnej potrzebujesz gniazda RTV-SAT lub złącza F, bo dekoder pracuje w innym zakresie sygnału.
- Do instalacji przelotowej wybierz model z wejściem i wyjściem, inaczej przerwiesz ciąg sygnału.
- Do prostych punktów końcowych najlepiej sprawdza się gniazdo końcowe, bo nie wymaga dalszego prowadzenia kabla.
Tu najważniejsze jest dopasowanie osprzętu do całej instalacji, a nie tylko do jednego telewizora. Gdy w domu masz już rozdzielnię, multiswitch albo wzmacniacz antenowy, następny krok to przygotowanie samego przewodu tak, aby sygnał nie uciekł na pierwszym zacisku.
Przygotuj kabel koncentryczny tak, żeby oplot nie zrobił zwarcia
To jest ten etap, na którym najłatwiej zepsuć dobrze dobrane gniazdo. Końcówka przewodu musi być przygotowana czysto i równo, bez poszarpanej izolacji, urwanych włosków oplotu i nadciętej żyły środkowej. Jeśli masz ściągacz izolacji, użyj go. Nożyk też da radę, ale tylko wtedy, gdy pracujesz bardzo ostrożnie.
Ja robię to w takiej kolejności: najpierw zdejmuję zewnętrzną izolację zgodnie ze znacznikiem na gnieździe, potem odsłaniam ekran, a na końcu przygotowuję żyłę środkową. Oplot powinien zostać równo rozłożony tak, by zacisk miał pewny kontakt z ekranem, ale nie dopuścił do zetknięcia z przewodem centralnym. To właśnie to zwarcie najczęściej psuje odbiór bardziej niż sama jakość telewizora.
- Nie ucinaj zbyt dużo izolacji, bo odsłonięta część przewodu będzie niestabilna w zacisku.
- Nie zostawiaj luźnych drucików ekranu, bo mogą dotknąć żyły środkowej.
- Nie ściskaj kabla tak mocno, żeby zgnieść dielektryk.
- Jeśli ekran jest folią i oplotem, zachowaj obie warstwy zgodnie z konstrukcją przewodu.
- Przed włożeniem kabla do zacisku porównaj jego przygotowanie z oznaczeniem na korpusie gniazda.
Jeżeli końcówka jest przygotowana poprawnie, samo wpięcie przewodu w mechanizm staje się prostą czynnością. Właśnie dlatego poświęcam temu etapowi najwięcej uwagi, a dopiero potem przechodzę do montażu w puszce.
Podłącz przewód do gniazda ściennego krok po kroku
- Odłącz sprzęt od zasilania, a jeśli instalacja ma wzmacniacz lub dekoder satelitarny, wyłącz je przed pracą.
- Otwórz mechanizm gniazda i odkręć śrubę dociskową albo przygotuj zacisk sprężynowy, jeśli taki zastosował producent.
- Wprowadź przewód do odpowiedniego toru wejściowego zgodnie z oznaczeniem na gnieździe.
- Ustaw kabel tak, aby ostrze zacisku weszło między ekran a zewnętrzną izolację, a żyła środkowa trafiła dokładnie w przewidziane miejsce.
- Dokręć śrubę dociskową lub zamknij zacisk, ale bez nadmiernej siły.
- Włóż mechanizm do puszki instalacyjnej, najczęściej Ø60 mm, i zamocuj go łapkami albo wkrętami.
- Załóż ramkę i pokrywę, a potem sprawdź odbiór sygnału przed ostatecznym posprzątaniem miejsca pracy.
W gniazdach przelotowych szczególnie pilnuję kolejności wejścia i wyjścia kabla, bo tu jeden błąd potrafi odciąć sygnał w dalszej części instalacji. Z kolei przy gnieździe końcowym ważne jest, by przewód siedział stabilnie i nie był naciągnięty na styk, bo to później wychodzi przy każdym drobnym ruchu kabla podczas przesuwania mebli.
Najczęstsze błędy, które psują sygnał
Większość problemów po montażu nie wynika z „wadliwego gniazdka”, tylko z drobnego błędu w przygotowaniu przewodu. To dobra wiadomość, bo takie usterki zwykle da się poprawić od ręki, bez kucia ściany i bez wymiany całej instalacji.
| Błąd | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Zwarcie oplotu z żyłą środkową | Brak sygnału, przerywanie obrazu albo całkowity brak odbioru | Usuń luźne włoski ekranu i sprawdź końcówkę przed dokręceniem |
| Za długie zdejmowanie izolacji | Przewód jest niestabilny i może wysunąć się z zacisku | Trzymaj się znacznika na korpusie gniazda |
| Zbyt krótkie przygotowanie kabla | Zacisk nie łapie dobrze, sygnał jest słaby albo zanika | Przytnij przewód ponownie i przygotuj go od nowa |
| Pomylone wejście i wyjście w gnieździe przelotowym | Instalacja dalej nie działa lub działa tylko częściowo | Sprawdź oznaczenia przed zamknięciem mechanizmu |
| Zbyt mocne zagięcie kabla | Wzrasta tłumienie, a czasem uszkadza się ekran | Prowadź przewód łagodnym łukiem, nie pod ostrym kątem |
Najbardziej zdradliwy jest błąd, którego nie widać od razu: instalacja wygląda równo, ramka siedzi idealnie, a telewizor nadal gubi kanały. Wtedy trzeba wyjść poza samo gniazdo i sprawdzić całą linię sygnałową, bo problem bywa dalej niż na pierwszej śrubce.
Kiedy problem leży nie w gniazdku, tylko w całej instalacji

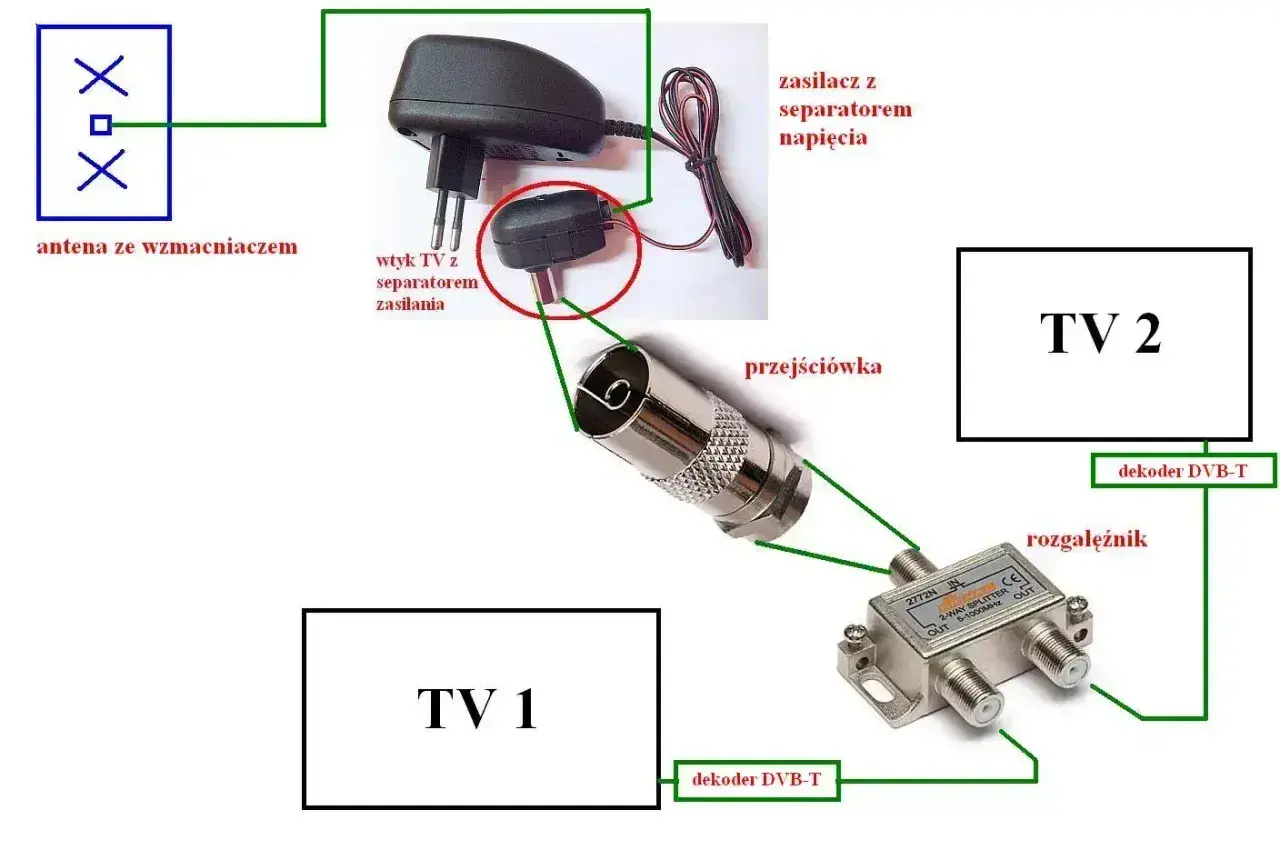

Jeśli po poprawnym montażu odbiór nadal jest słaby, nie zakładam od razu, że gniazdo jest wadliwe. Częściej winny bywa uszkodzony odcinek kabla, źle dobrany rozgałęźnik, zbyt słaby sygnał z anteny albo brak zasilania wzmacniacza. W instalacjach satelitarnych dochodzi jeszcze kwestia konwertera, multiswitcha i poprawnego podania napięcia z dekodera.
Tu przydaje się prosta logika testów. Najpierw sprawdzam, czy problem występuje tylko na jednym gnieździe, czy na całym pionie. Potem oglądam stan kabla w puszce i przy wejściu do ściany, bo naderwany ekran albo zgnieciony dielektryk potrafią dać objawy identyczne jak „słabe gniazdo”. Dopiero gdy to nie pomaga, rozważam wymianę samego mechanizmu.
- Jeśli problem dotyczy tylko jednego pokoju, szukaj usterki lokalnie.
- Jeśli kilka gniazd zachowuje się tak samo, sprawdź źródło sygnału i rozdział instalacji.
- Jeśli instalacja ma wzmacniacz, upewnij się, że nadal jest zasilany.
- Jeśli przewód był wielokrotnie zaginany, wymiana odcinka bywa skuteczniejsza niż kolejne poprawki.
To właśnie ten etap odróżnia szybki montaż od naprawdę porządnej pracy: nie tylko podłączasz kabel, ale też rozumiesz, gdzie kończy się problem mechaniczny, a zaczyna problem z jakością całej sieci antenowej.
Drobne detale, które robią różnicę po zamknięciu ramki
Przy remontach i odświeżaniu wnętrza lubię dopilnować rzeczy, które później najbardziej cieszą oko. Gniazdo antenowe powinno siedzieć równo w puszce, a ramka ma pasować do reszty osprzętu, bo w dobrze zrobionym wnętrzu nawet techniczny detal nie może wyglądać przypadkowo. W praktyce zostawiam też trochę zapasu przewodu w puszce, żeby przy kolejnej wymianie osprzętu nie trzeba było walczyć z krótkim kablem.
Jeżeli montaż wykonujesz w świeżo wykończonym mieszkaniu, zwróć uwagę na jedną rzecz: nie dokręcaj osprzętu na siłę. Lepiej poświęcić minutę na ułożenie kabla i ustawienie mechanizmu, niż później poprawiać krzywą ramkę albo szukać przyczyny słabego styku w ścianie. Sam montaż przy gotowej puszce zwykle zajmuje 15-30 minut, ale tylko wtedy, gdy przewód jest przygotowany porządnie od pierwszego cięcia.
Jeśli podejdziesz do tego spokojnie, montaż gniazda antenowego nie jest trudny ani technicznie, ani estetycznie. Najwięcej daje poprawny dobór typu gniazda, czyste przygotowanie kabla i szybki test sygnału zanim uznasz pracę za skończoną.
