Przy montażu uchwytu, listwy, zawiasu albo elementu drewnianej konstrukcji sama śruba często nie wystarcza. Na miękkim podłożu może się zagłębiać, rozrywać materiał lub tracić stabilność, dlatego stosuje się podkładki o większej średnicy zewnętrznej. Norma DIN 9021 określa właśnie takie elementy, a poniżej znajdziesz ich wymiary, zastosowanie, dobór materiału oraz praktyczne zasady montażu.
Duża podkładka poprawia docisk i chroni delikatne podłoże
- Zastosowanie: podkładki powiększone rozkładają nacisk śruby lub nakrętki na większej powierzchni.
- Wymiary: dla śruby M8 standardowa podkładka ma otwór 8,4 mm, średnicę zewnętrzną 24 mm i grubość 2 mm.
- Odpowiednik: współczesnym oznaczeniem dla większości rozmiarów jest DIN EN ISO 7093-1.
- Materiał: stal ocynkowana sprawdza się we wnętrzach, a stal nierdzewna A2 lub A4 lepiej znosi wilgoć.
- Ograniczenie: podkładka nie zastąpi właściwego kołka, kotwy ani wzmocnienia podłoża.
Co oznacza norma DIN 9021 i po co powiększać podkładkę
Jest to standard dla płaskich podkładek okrągłych o dużej średnicy zewnętrznej. W porównaniu ze zwykłą podkładką do tego samego gwintu mają znacznie szerszy kołnierz, dzięki czemu nacisk rozkłada się na większej powierzchni.
Ma to znaczenie przede wszystkim wtedy, gdy element mocowany jest z materiału mniej odpornego na zgniatanie. Drewno, płyta meblowa, tworzywo sztuczne, cienka blacha czy materiał izolacyjny mogą zostać uszkodzone przez małą podkładkę. Większa średnica ogranicza ryzyko zapadania się łba śruby lub nakrętki w podłoże.
Norma wycofana, ale nadal obecna w ofertach
W dokumentacji technicznej i sklepach nadal często spotyka się oznaczenie DIN 9021. Dla wielu rozmiarów jego współczesnym odpowiednikiem jest DIN EN ISO 7093-1, dlatego przy zakupie dobrze sprawdzić nie tylko nazwę normy, lecz także trzy wymiary: średnicę otworu, średnicę zewnętrzną i grubość.
Nie każdy produkt opisany jako „podkładka powiększona” ma identyczne parametry. Część katalogów dodaje rozmiary pośrednie albo stosuje wykonania handlowe, które nie odpowiadają dokładnie starej tabeli. Przy zwykłym montażu meblowym nie zawsze będzie to problem, ale przy konstrukcji nośnej liczy się zgodność wymiarowa i materiałowa.
Wymiary podkładek powiększonych w praktycznej tabeli
W tabeli podano najczęściej spotykane wymiary nominalne w milimetrach. Symbol d1 oznacza średnicę otworu, D średnicę zewnętrzną, a h grubość podkładki.
| Do śruby | d1 | D | h |
|---|---|---|---|
| M2,5 | 2,7 | 8 | 0,8 |
| M3 | 3,2 | 9 | 0,8 |
| M4 | 4,3 | 12 | 1,0 |
| M5 | 5,3 | 15 | 1,2 |
| M6 | 6,4 | 18 | 1,6 |
| M7 | 7,4 | 22 | 2,0 |
| M8 | 8,4 | 24 | 2,0 |
| M10 | 10,5 | 30 | 2,5 |
| M12 | 13,0 | 37 | 3,0 |
| M14 | 15,0 | 44 | 3,0 |
| M16 | 17,0 | 50 | 3,0 |
| M18 | 20,0 | 56 | 4,0 |
| M20 | 22,0 | 60 | 4,0 |
| M24 | 26,0 | 72 | 5,0 |
| M30 | 33,0 | 92 | 6,0 |
| M36 | 39,0 | 110 | 8,0 |
Przykładowo pod śrubę M10 potrzebujesz otworu o średnicy około 10,5 mm, ale sama podkładka ma już 30 mm średnicy zewnętrznej. To właśnie ta różnica decyduje o lepszym rozłożeniu obciążenia, szczególnie przy mocowaniu szyny, kątownika lub zawiasu do drewna.
W sprzedaży mogą pojawić się niewielkie różnice, na przykład podkładka M5 z otworem 5,3 albo 5,5 mm. Jeśli połączenie ma pracować pod dużym obciążeniem, nie kieruję się wyłącznie nazwą rozmiaru, lecz porównuję kartę produktu z rysunkiem wykonawczym.
Jak dobrać materiał i powłokę do miejsca montażu
Wymiar to dopiero połowa decyzji. Podkładka może mieć właściwą średnicę, a mimo to szybko skorodować albo odkształcić się, jeśli materiał nie pasuje do warunków pracy.
Stal ocynkowana do typowych prac
Ocynkowana stal jest rozsądnym wyborem do suchych wnętrz, montażu mebli, półek, stelaży i lekkich konstrukcji warsztatowych. Powłoka ogranicza korozję, ale nie zapewnia pełnej odporności na stałą wilgoć, wodę stojącą ani środowisko zewnętrzne.

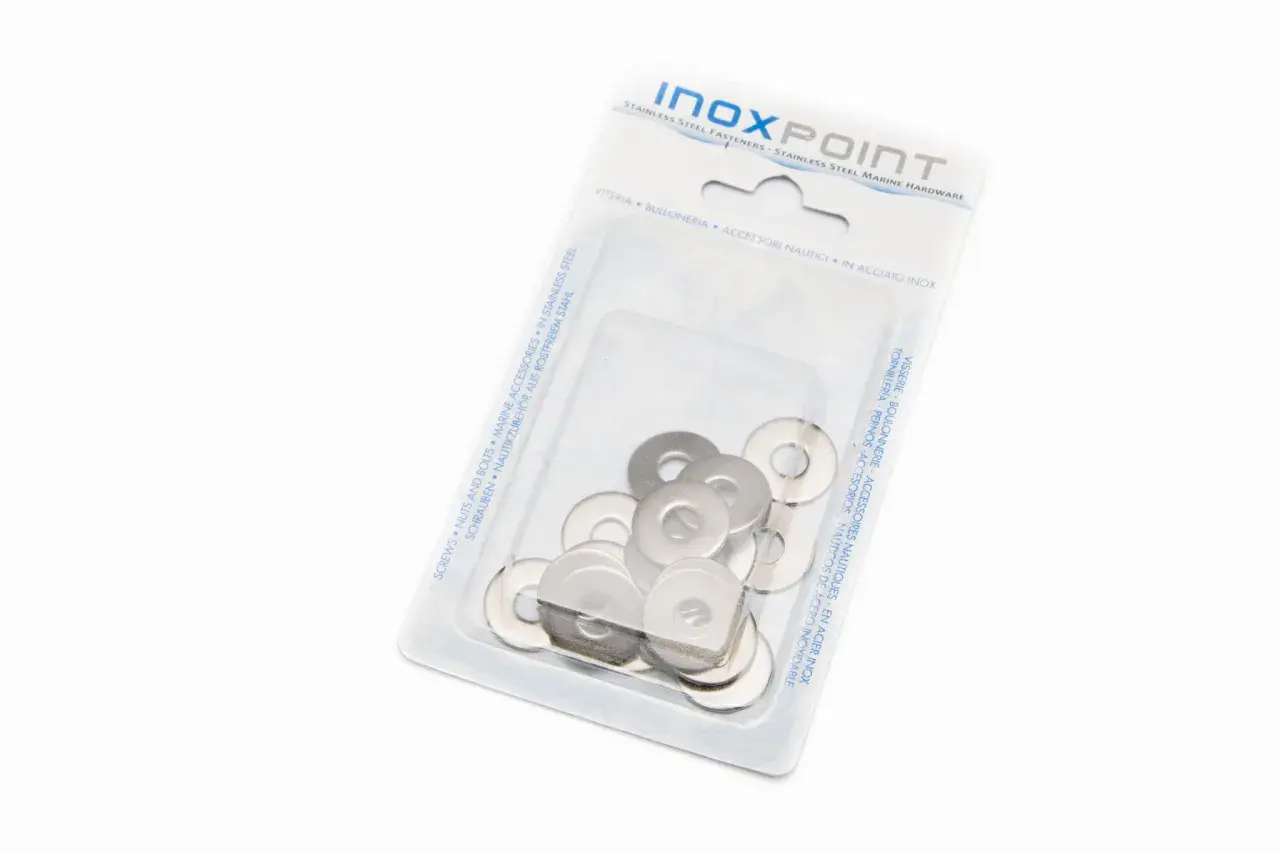

Stal nierdzewna A2 i A4
Podkładki A2 sprawdzają się przy montażu w kuchni, łazience, na balkonie i w innych miejscach, gdzie występuje okresowa wilgoć. W pobliżu morza, basenu lub w środowisku z większą ilością soli lepszym wyborem będzie A4, choć nawet ona nie jest rozwiązaniem do każdego agresywnego środowiska chemicznego.
Przeczytaj również: Jak wymienić wylewkę w kranie i uniknąć kosztownych napraw
Mosiądz, miedź i tworzywa
W instalacjach dekoracyjnych lub przy kontakcie z delikatnymi powierzchniami stosuje się także mosiądz, miedź albo poliamid. Tworzywo nie porysuje lakieru i może ograniczyć przewodzenie prądu, ale ma mniejszą odporność na wysoką temperaturę i duży docisk niż stal.
Przy połączeniach zewnętrznych zwracam uwagę również na kompatybilność materiałów. Połączenie różnych metali w obecności wilgoci może przyspieszać korozję elektrochemiczną, dlatego najlepiej dobierać podkładkę, śrubę i nakrętkę z podobnego materiału lub stosować odpowiednią izolację.
Gdzie podkładka powiększona sprawdza się najlepiej
Najczęściej wykorzystuje się ją tam, gdzie zwykła podkładka opierałaby się na zbyt małej powierzchni. W aranżacji wnętrz przydaje się przy mocowaniu uchwytów, profili, wsporników, zawiasów i elementów zabudowy, zwłaszcza gdy podłożem jest drewno albo płyta.
- Drewno i płyty meblowe - szeroki kołnierz ogranicza wbijanie się nakrętki w materiał.
- Cienka blacha - zmniejsza ryzyko odkształcenia blachy przy dokręcaniu.
- Tworzywa sztuczne - rozkłada nacisk i chroni element przed pękaniem.
- Profile i kątowniki - zwiększa powierzchnię podparcia przy otworach o większej średnicy.
- Materiały izolacyjne - pomaga uzyskać stabilny docisk, ale wymaga ostrożnego dokręcania.
Trzeba jednak zachować proporcje między średnicą podkładki a elementem mocowanym. Zbyt duży krążek może kolidować z krawędzią profilu, zawiasem lub sąsiednim łącznikiem. W takim przypadku lepiej zmienić układ mocowania niż na siłę stosować największy dostępny rozmiar.
Jak poprawnie zamontować podkładkę powiększoną
Sam montaż jest prosty, ale kilka szczegółów wpływa na trwałość połączenia. Najpierw sprawdzam, czy otwór w podkładce nie jest zbyt ciasny i czy jej powierzchnia przylega do podłoża bez przechyłu.
- Dobierz podkładkę do średnicy gwintu i rodzaju materiału.
- Usuń zadziory oraz wyrównaj powierzchnię wokół otworu.
- Umieść podkładkę pod łbem śruby albo pod nakrętką, zależnie od konstrukcji.
- Dokręcaj stopniowo, kontrolując, czy podkładka nie zagłębia się nadmiernie w podłoże.
- Przy połączeniach obciążonych użyj momentu dokręcania określonego dla danego połączenia.
Podkładka nie powinna być traktowana jako element naprawiający źle dobrany otwór. Jeśli śruba ma duży luz, podłoże jest kruche albo kotwa została osadzona zbyt blisko krawędzi, większa średnica może tylko częściowo ograniczyć problem. Nie zwiększa ona automatycznie nośności całego mocowania.
Częsty błąd polega na zastępowaniu podkładki powiększonej zwykłą podkładką o tej samej średnicy gwintu. W miękkim drewnie różnica między średnicą zewnętrzną około 16 mm a 24 mm przy śrubie M8 może zdecydować o tym, czy połączenie pozostanie stabilne po kilku miesiącach użytkowania.
Podkładka powiększona a zwykła i konstrukcyjna
Podkładki do tego samego gwintu nie są zamienne pod każdym względem. Najłatwiej porównać je po powierzchni podparcia i przeznaczeniu.
| Rodzaj | Najważniejsza cecha | Typowe zastosowanie |
|---|---|---|
| DIN 9021 lub ISO 7093-1 | Duża średnica zewnętrzna | Drewno, cienka blacha, tworzywa, szerokie otwory |
| DIN 125 lub ISO 7089 | Standardowa średnica | Typowe połączenia metalowe i maszynowe |
| Podkładka konstrukcyjna | Większa grubość i podwyższona odporność | Połączenia o większych obciążeniach |
| Podkładka sprężysta | Ma działanie zabezpieczające przed luzowaniem | Wybrane połączenia narażone na drgania |
Jeżeli głównym problemem jest zbyt mała powierzchnia docisku, wybieram wariant powiększony. Gdy połączenie luzuje się od drgań, sama szeroka podkładka może nie wystarczyć, ponieważ nie zastępuje zabezpieczenia gwintu, kleju anaerobowego ani nakrętki samohamownej.
Do elementów nośnych, balustrad, konstrukcji dachowych i mocowań wymagających obliczeń nie dobieram podkładki wyłącznie na podstawie tabeli sklepowej. W takich zastosowaniach znaczenie mają także klasa śruby, grubość materiału, odległość od krawędzi i rzeczywiste obciążenie.
Dobry wybór zaczyna się od podłoża, nie od samego gwintu
Najprostsza zasada brzmi: najpierw oceń materiał i obciążenie, dopiero potem wybierz rozmiar oraz powłokę. Do suchego wnętrza zwykle wystarczy stal ocynkowana, do wilgotnej strefy lepsza będzie nierdzewna A2, a do mocno obciążonego połączenia trzeba sprawdzić także klasę twardości i wymagania projektu.
Przed zakupem porównaj d1, D i h z kartą produktu, ponieważ nazwa handlowa nie zawsze gwarantuje identyczne wykonanie. Dobrze dobrana podkładka nie rzuca się w oczy po montażu, ale skutecznie chroni powierzchnię i pozwala cieszyć się stabilnym mocowaniem przez długi czas.
